Ogrzewanie płaszczyznowe

Aby wstawić do modelu obiekt Ogrzewanie płaszczyznowe, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_rh.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

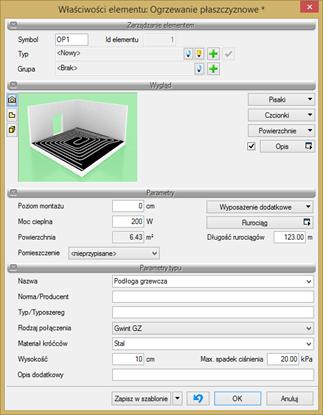

Rys. 64.         Okno właściwości elementu Ogrzewanie płaszczyznowe



Grupa kontrolek Parametry

Pomieszczenie – nazwa pomieszczenia, w którym znajduje się odbiornik, pobierana jest automatycznie, jeśli jest ono utworzone w module ArCADia-ARCHITEKTURA. Użytkownik może sam wprowadzić pomieszczenia do projektu w Menadżerze pomieszczeń (dokładny opis w punkcie 6.2).

Moc cieplna – wartość wpisywana przez użytkownika, [W].

Miejscowa strata ciśnienia – wartość wpisywana przez użytkownika, [Pa].

Wyposażenie dodatkowe – uzupełnia użytkownik.

Rurociąg – przycisk pozwala na otworzenie okna właściwości rurociągu, z jakiego będzie projektowane ogrzewanie płaszczyznowe.



Po kliknięciu otwiera się okno rurociągu.

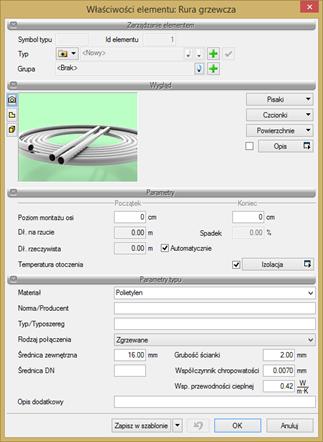

Rys. 65.         Okno właściwości rurociągu

Opis właściwości w rozdziale 8.

Długość rurociągów – użytkownik wprowadza długość projektowanych rurociągów ogrzewania płaszczyznowego, [m].

Pozostałe parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Można wybrać z listy rozwijalnej: Ogrzewanie podłogowe, Ogrzewanie sufitowe, Ogrzewanie ścienne.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Wysokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Opis dodatkowy – jak w punkcie 7.2.3.



Wstawianie elementu Ogrzewanie płaszczyznowe różni się od wprowadzania pozostałych obiektów. Wysokość montażu można wpisać we właściwościach przy wstawianiu oraz po wstawieniu, klikając dwukrotnie na ikonę ogrzewania płaszczyznowego. Wstawiając je, użytkownik musi wskazać co najmniej trzy punkty obrysu, aby móc wstawić płaszczyznę ogrzewania. We właściwościach jest również pole Grubość, gdzie podaje się grubość np. posadzki grzewczej.
