Kreator rozmieszczenia mocowań rur































Aby skorzystać z Kreatora rozmieszczenia mocowań rur, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_fixwiz.

Następnie pojawi się okno kreatora, w którym dostępne są zakładki materiałów, z których są wykonane rurociągi w projekcie (Rys. 111).

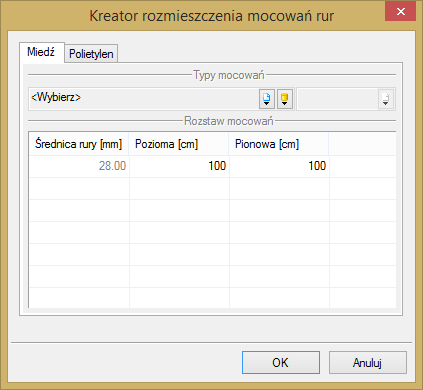

Rys. 111.       Okno kreatora rozmieszczenia mocowań rur

W oknie zakładki w górnej części użytkownik wybiera katalog typów mocowań z Biblioteki globalnej bądź Biblioteki użytkownika. Użytkownik może nadać rozstaw mocowań dla konkretnej średnicy rurociągu (wpisywane są takie średnice, jakie znajdują się na rzucie w projekcie) dla rur pionowych i pozostałych. Po zatwierdzeniu przyciskiem OK program automatycznie wstawia symbole mocowań na rzut w odpowiednim rozstawie.
