Drzewo typów

Drzewo typów to sposób organizowania i porządkowania elementów w bibliotekach.

Organizacja na zasadzie drzewa typów polega na definiowaniu nazw obiektów z zastosowaniem zagłębienia członów nazwy stopniowo na kolejnych poziomach w celu łatwiejszego odnalezienia odpowiedniego elementu i zastosowania go w projekcie.

Wprowadzanie elementu do biblioteki projektu z poziomu obiektu (okna właściwości) polega na definiowaniu nazwy typu podzielonej na poziomy zagłębienia za pomocą znaku „/” (slash), co skutkuje odpowiednim umiejscowieniem go w poziomach drzewa.

Poniżej przykład nazwy nadanej wodomierzowi i sposób odnalezienia elementu w drzewie:

Nazwa typu: Rura PB/AQUATHERM/w sztangach/16x2.6

Lokalizacja w drzewie pokazana jest na Rys. 46.

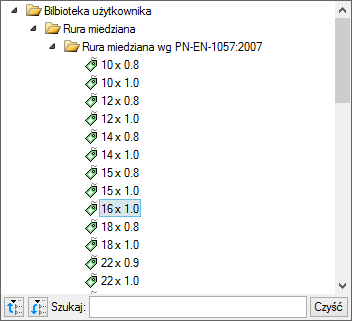

Rys. 46.         Drzewo typów po rozwinięciu

U dołu okna z drzewem typów pasek  usprawnia odnajdywanie elementów, a przycisk  pozwala na zwinięcie listy do elementów pierwszego podziału, jak poniżej:

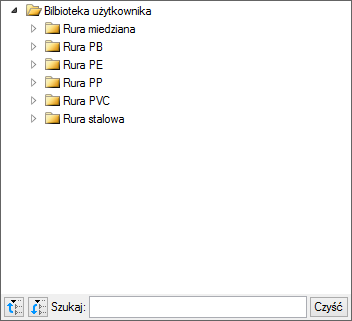

Rys. 47.         Drzewo typów zwinięte



Przycisk  służy do czyszczenia pola .
