Zestawienia i wykazy

Aby wstawić Zestawienie materiałów, kliknij ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe ⇒

lub napisz

•      IGAS_SLI

Aby wstawić Wykaz elementów instalacji gazowej, kliknij ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe ⇒

lub napisz

•      IGAS_IL.

Kliknięcie w linie tabeli lub przejście do własności daje możliwość edycji zawartości tabeli.
Po wciśnięciu przycisku  istnieje możliwość uzyskania raportów w formacie RTF.
Program umożliwia również po naciśnięciu przycisku  eksport danych z zestawienia materiałów do programu Ceninwest.

Rys. 73.       Okno wstawienia zestawienia elementów instalacji gazowej

Rys. 74.       Okno modyfikacji zestawienia materiałów instalacji gazowej

Po wstawieniu zestawienia materiałów lub wykazu elementów jest możliwość zaznaczenia ich. Wówczas jest dostępne okno modyfikacji, na którym znajduje się ikona zaznaczania wybranych elementów na rzucie . Po kliknięciu na daną ikonę użytkownik ma możliwość wybrania myszką pozycji w zestawieniu bądź wykazie. Podświetlony wiersz w tabeli można kliknąć i wówczas zaznaczone zostaną na rzucie wszystkie elementy z tego wiersza. Można wtedy dla wszystkich zaznaczonych obiektów zmienić np. Parametry typu (średnicę, producenta, rodzaj połączeń lub inne).

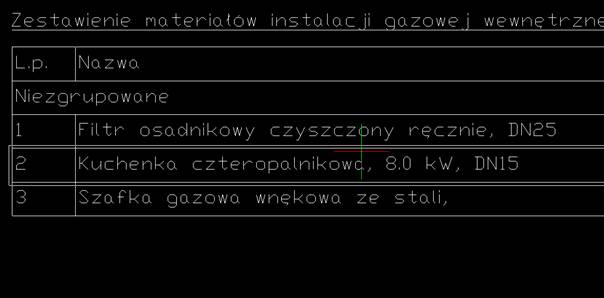

Rys. 75.       Widok zestawienia z zaznaczonymi elementami
