Aksonometria części instalacji

Kliknij ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje Gazowe ⇒



lub napisz



•      GAS_AXVB.



Wstawianie i edycja samego widoku aksonometrii części instalacji jest analogiczne do wstawiania widoku rozwinięcia.

Rys. 69.       Okno modyfikacji aksonometrii

Po kliknięciu na ikonę  użytkownik ma możliwość wstawienia koty wysokościowej na wybrane rurociągi, klikając na nie. Wówczas automatycznie wstawiona zostanie kota wysokościowa.

Rys. 70.       Widok okna modyfikacji koty wysokościowej

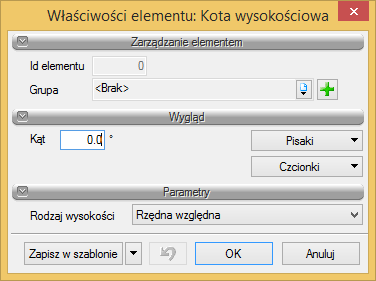

Rys. 71.       Okno właściwości koty wysokościowej

Po kliknięciu na ikonę  można włączyć lub wyłączyć oznaczenia rozsunięć wprowadzone na widoku rozwinięcia.

Można również kliknąć na ikonę przejścia do właściwości widoku aksonometrii  – będzie wówczas dostępne okno właściwości elementu Aksonometria.

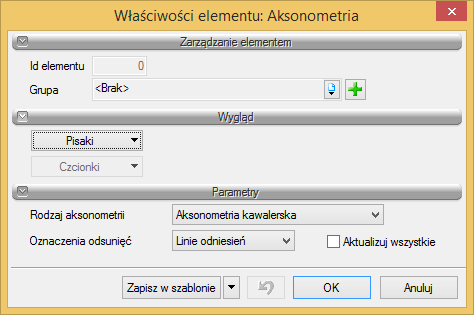

Rys. 72.       Okno właściwości aksonometrii

Rodzaj aksonometrii – W rozwijalnej liście użytkownik ma do wyboru cztery rodzaje aksonometrii. Poza typowymi, jak Izometria, Aksonometria kawalerska i Dimetria kawalerska, dostępna jest także Aksonometria instalacyjna. Ta ostatnia zachowuje na widoku aksonometrycznym długości z rzutu i jest zalecana przy rysowaniu widoku całej instalacji, a nie gałęzi instalacji oraz dla instalacji prowadzonej rurociągami równoległym bez spadku.

Oznaczenia odsunięć ­– Użytkownik ma do wyboru na liście dwie możliwości wstawiania odsunięć na aksonometrii; mogą być to linie odniesień lub symbole odniesień oraz checkbox Aktualizuj wszystkie. Po zaznaczeniu tego checkboksa wszystkie odsunięcia wprowadzone na aksonometrii zmienią oznaczenia odniesień i kolejne wprowadzone będą już z tymi wybranymi z listy.
