Opcje ogólne programu

Aby wyświetlić okno dialogowe z opcjami ogólnymi ArCADii, kliknij na ikonę:

Program ArCADia:

•      Wstążka Narzędzia główne ⇒ Grupa logiczna Moduły ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Architektura ⇒

lub napisz

•      ISA_O.

W oknie tym występują zakładki dostępnych programów systemu ArCADia.

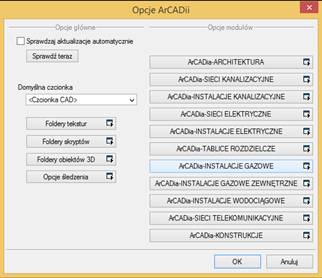

Rys. 3.         Okno opcji systemu ArCADia

Po lewej stronie znajdują się Opcje śledzenia (Rys. 4). W oknie tym użytkownik może ustawić własne opcje śledzenia i wykrywania.

Grupa kontrolek Precyzje śledzenia



Elementy – precyzja wykrywania elementów (np. króćców gazomierza) przez program

Osie – precyzja wykrywania i śledzenia osi elementów

Kąty – precyzja wykrywania i śledzenia kątów ustawionych w kontrolce Śledzone kąty

Grupa kontrolek Śledzone kąty

W tym miejscu użytkownik za pomocą przycisku  może dodać kolejną pozycję na liście śledzonych kątów, zaś przyciskiem  może usunąć zaznaczoną na liście pozycję wartości śledzonego kąta. Po dodaniu pozycji należy wpisać wartość kąta (domyślnie wpisane jest 90.0°).

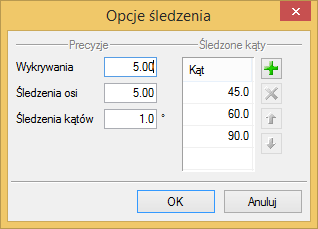

Rys. 4.         Okno opcji śledzenia

Po wybraniu zakładki ArCADia-INSTALACJE GAZOWE wyświetlone zostaje okno opcji programu.

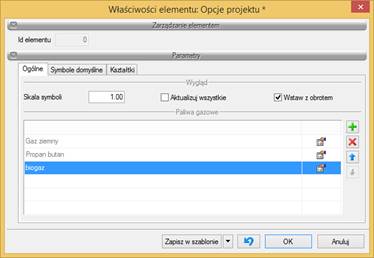

Rys. 5.         Okno opcji programu ArCADia-INSTALACJE GAZOWE – zakładka Ogólne

Rys. 6.         Okno opcji programu ArCADia-INSTALACJE GAZOWE – zakładka Symbole domyślne

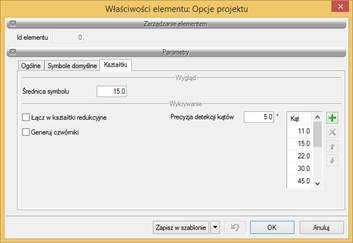

Rys. 7.         Okno opcji programu ArCADia-INSTALACJE GAZOWE – zakładka Kształtki

W oknie tym użytkownik ma możliwość ustawień na jednej z trzech zakładek programu:

Zakładka Ogólne (Rys. 5)

Grupa kontrolek Wygląd

Skala symboli – ustawienie wielkości symboli obiektów, których wymiary nie są edytowalne przez użytkownika.

-    Aktualizuj wszystkie – Zaznaczenie tego checkboksa spowoduje, że wcześniej wprowadzone symbole również zmienią swoją skalę na taką, jaką użytkownik wprowadził w polu edycyjnym obok.

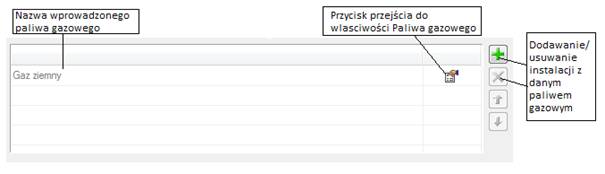

Grupa kontrolek Paliwa gazowe

Po kliknięciu przycisku pojawi się okno właściwości elementu Paliwo gazowe.

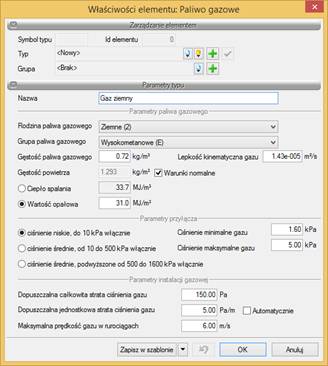

Rys. 8.         Okno Właściwości elementu Paliwo gazowe

Grupa kontrolek Parametry paliwa gazowego

Parametry zamieszczone w tej części biorą udział w obliczeniach strat w instalacji gazowej.

Grupa kontrolek Parametry paliwa gazowego

Rodzina paliwa gazowego – Użytkownik z listy rozwijalnej definiuje rodzinę gazu, w który zasilana będzie instalacja (wg PN-C-04750:2002):

−      Wytwarzane przemysłowo – rodzina 1,

−      Ziemne – rodzina 2,

−      Skroplone C3-C4 – rodzina 3,

−      Mieszanina gazów węglowodorowych z powietrzem – rodzina 4,

−      Biogaz – rodzina 5.

Grupa paliwa gazowego – Dla każdego wyboru z listy powyżej przypisana jest lista rozwijalna grup paliw gazowych. Użytkownik dokonuje odpowiedniego wyboru grupy.



Rodzina Gazy wytwarzane przemysłowo:

−      Niskokaloryczne – grupa Sn

−      Średniokaloryczne – grupa Ss

−      Wysokokaloryczne – grupa Sw

Rodzina Gazy ziemne:

−      Zaazotowane – grupa Ln,

−      Zaazotowane – grupa Lm,

−      Zaazotowane – grupa Ls,

−      Zaazotowane – grupa Lw,

−      Wysokometanowe – grupa E.

Rodzina Gazy skroplone C3-C4:

−      Propan-butan (P/B),

−      Propan techniczny (P).

Rodzina Mieszanina gazów węglowodorowych z powietrzem:

−      Mieszanina skroplonych C3-C4 z powietrzem (GGP),

−      Mieszanina gazu ziemnego z powietrzem (GPZ).

Rodzina Biogaz:

−      Biogaz BG.

Na podstawie własnej wiedzy i informacji z warunków technicznych (o ile takie istnieją) użytkownik wpisuje następujące parametry:

−      Gęstość paliwa gazowego [kg/m³],

−      Lepkość kinematyczną paliwa gazowego [m²/s],

−      Gęstość powietrza [kg/m³],

−      Warunki normalne (po zaznaczeniu tego checkboksa program automatycznie przyjmie gęstość powietrza dla warunków normalnych),

−      Ciepło spalania lub wartość opałowa [MJ/m³] – po zaznaczeniu jednego z nich i wpisaniu jego wartości drugi, niezaznaczony, jest wyszarzany, a jego wartość jest przeliczana w przybliżeniu.

Grupa kontrolek Parametry przyłącza



Parametry zamieszczone w tej części biorą udział w sprawdzeniach poprawności zbudowanej instalacji. Użytkownik wybiera z zakresu ciśnień dopuszczonych do zasilania budynku ciśnienie określone w warunkach technicznych lub innych wytycznych do projektowania:

−      ciśnienie niskie (do 10 kPa włącznie),

−      ciśnienie średnie (od 10 kPa do 500 kPa),

−      ciśnienie średnie podwyższone (od 500 do 1600 kPa).

Po wyborze ciśnienia panującego w przyłączu użytkownik na podstawie warunków (lub innych wytycznych) wstawia ciśnienie minimalne i maksymalne mogące występować rzeczywiście
w przyłączu gazowym. Domyślnie program wstawia podpowiedzi zakresu w zależności od ciśnienia przyłącza.



Grupa kontrolek Parametry instalacji gazowej

Parametry zamieszczone w tej części biorą udział w zdefiniowaniu kryteriów doboru elementów instalacji.

Dopuszczalna strata ciśnienia gazu – W polu edycyjnym użytkownik wpisuje dopuszczalną stratę ciśnienia w instalacji w Pa. Wartości te dobiera według własnej wiedzy technicznej. Sugeruje się przyjmować wartości zgodnie z danymi literaturowymi.

Parametr ten stanowi podstawę porównawczą do oceny prawidłowości wykonanych obliczeń strat ciśnienia.



Dopuszczalna jednostkowa strata ciśnienia gazu – W polu edycyjnym użytkownik wpisuje dopuszczalną jednostkową stratę ciśnienia na jeden metr instalacji w Pa/m. Wartość tę użytkownik dobiera według własnej wiedzy bądź korzysta z będącego obok checkboksa

-    Automatycznie

Po zaznaczeniu tego checkboksa program automatycznie wyliczy stratę jednostkową w instalacji, biorąc pod uwagę długość całej instalacji.



Maksymalna prędkość gazu w rurociągach – W polu edycyjnym użytkownik wpisuje maksymalną prędkość gazu, jaka może wystąpić w instalacji w m/s. Wartość tę użytkownik dobiera według własnej wiedzy technicznej.







Tab 2.            Dopuszczalne straty ciśnienia wg opracowania R. Zajdy i Z. Gebhardta



Rodzaj paliwa gazowego			Dopuszczalna strata ciśnienia w instalacji gazu na drodze do najniekorzystniej położonego odbiornika
Rodzina paliw gazowych	Grupa paliwa gazowego		Wartości w zakresie ciśnienia niskiego [Pa]	Wartości w zakresie ciśnienia średniego [Pa]
Wytwarzane przemysłowo	Niskokaloryczne	Sn	do 100	150–250
	Średniokaloryczne	Ss	do 150	150–250
	Wysokokaloryczne	Sw	do 150	150–250
Ziemne	Zaazotowane	Lm	do 100	150–250
		Ln	do 150	150–300
		Ls	do 150	150–300
		Lw	do 150	250–400
	Wysokometanowe	E	do 150	250–400
Mieszanina gazów węglowodorowych z powietrzem	Mieszanina skroplonych C3-C4 z powietrzem	GGP	do 100	150
	Mieszanina gazu ziemnego z powietrzem	GPZ	do 100	150





Tab 3.            Dopuszczalne straty ciśnienia wg opracowania K. Bąkowskiego



Rodzaj paliwa gazowego			Dopuszczalna strata ciśnienia w instalacji gazu na drodze do najniekorzystniej położonego odbiornika
Rodzina paliw gazowych	Grupa paliwa gazowego		Wartości w zakresie ciśnienia niskiego [Pa]	Wartości w zakresie ciśnienia średniego [Pa]
Ziemne	Zaazotowane	Ls	do 100	do 150
		Lw	do 100	do 150
	Wysokometanowe	E	do 150	do 200
Skroplone C3-C4	Propan-butan	B/P	-	180
	Propan techniczny	-	-	180



Zakładka Symbole domyślne (Rys. 6)

Użytkownik ma możliwość pozostawienia lub wprowadzenia własnych oznaczeń dla obiektów instalacji gazowej, które będą wstawiały się automatycznie w projekcie.



Zakładka Kształtki (Rys. 7)

Zawiera kontrolki umożliwiające użytkownikowi ustalenie, w jaki sposób mają być generowane i prezentowane kształtki podczas zmian geometrii i materiału instalacji.

Grupa kontrolek Wygląd

Średnica symbolu – W tym polu użytkownik ustala wielkość symbolu wstawianego w punkcie wygenerowanego zestawu kształtek (średnica okręgu).

Grupa kontrolek Wykrywanie

Łącz w kształtki redukcyjne – Zaznaczenie tego okienka spowoduje, że zmiana średnicy i kierunku lub zmiana średnicy i odgałęzienie realizowane będą przy pomocy kolana redukcyjnego DN1/DN2 (trójnika, czwórnika redukcyjnego), a nie za pomocą dwóch oddzielnych kształtek (kolano DN1 + redukcja DN1/DN2, trójnik lub czwórnik DN1 + redukcja DN1/DN2).

Generuj czwórniki – Zaznaczenie tego okienka spowoduje, że dla węzłów, w których schodzą się cztery rurociągi, wygenerowane zostaną czwórniki, a nie pary trójników, jak w przypadku niezaznaczenia go.

Precyzja detekcji kątów typowych oraz Kąt – W tej tabeli użytkownik ustala, jakie załamania (Kąty) na instalacji traktuje jako typowe (np.: 30, 45, 60, 90°) i z jakiego przedziału wartości kątów (+/-) mają być interpretowane jako kąt typowy.

Tab 4.            Tabela typowych kątów



Jeśli dla wyżej podanego przykładowego zestawu kątów typowych użytkownik w polu Precyzja detekcji kątów ustali 2°, to:

−      kąty z przedziału 28–32° będą traktowane jako 30°,

−      kąty z przedziału 43–47° będą traktowane jako 45°,

−      kąty z przedziału 58–62° będą traktowane jako 60°,

−      kąty z przedziału 88–92° będą traktowane jako 90°.

Pozostałe kąty załamań przedstawiane będą z wartościami odczytanymi z geometrii elementów.

Podsumowując, zgodnie z wyżej przyjętymi przykładowymi ustawieniami dla kątów:

−      dla załamania trasy o kącie 31,5° zostanie wygenerowane kolano 30°,

−      dla załamania trasy o kącie 78,4° zostanie wygenerowane kolano 78,4°.
