Wprowadzanie bryły

Dla uszczegółowienia projektu przydatną funkcją jest Bryła. Element o dowolnym kształcie rzutu i zadanej wysokości może umożliwić wprowadzenie wszelkich poziomych konstrukcji osadzonych na dowolnych wysokościach, np.: tarasów, antresoli, balkonów itp. elementów.

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Bryła

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Wstaw bryłę

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Bryła

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Bryła

Przed wprowadzeniem bryły można zdefiniować jej parametry w oknie Właściwości elementu:

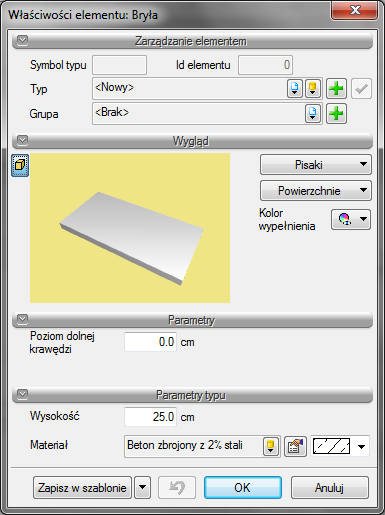

Rys. 256      Okno właściwości bryły

Przy wprowadzaniu bryły można zdefiniować następujące parametry:

Wygląd – sposób rysowania (rodzaj i grubość linii) i przedstawienia 3D (nałożenie tekstury lub koloru na poszczególne powierzchnie).

Parametry – wysokość, na której wprowadzana jest bryła.

Parametry typu – wysokość bryły i materiał, z którego została zdefiniowana.

Zapisz w szablonie – zapisuje do szablonu ustawienia pisaków, wybranego stylu i inne parametry elementu.

Podczas rysowania, z poziomu paska wstawiania, okna zgłoszeń lub obszaru poleceń, dostępne są następujące funkcje:

•      Śledzenie osi – opcja wykrywa punkty i krawędzie wprowadzonych elementów, prowadząc od nich osie poziome i pionowe względem ekranu lub, jeśli jest to np. krawędź ściany, także pokazuje przedłużenie takiej linii.

•      Śledzenie kątów – opcja wskazuje zadane w powyższym oknie kąty, wyznaczając je od wprowadzonych wcześniej elementów, np. od krawędzi narysowanych ścian.

•      Wykrywanie – opcja wykrywa krawędzie, osie, narożniki i punkty elementów już wprowadzonych do projektu, umożliwiając tym samym precyzyjne osadzenie kursora na narysowanych obiektach.

•      Odniesienie – umożliwia wstawienie obiektu w zadanej odległości od wybranego punktu.

•      Równoległy – umożliwia wprowadzenie elementu równoległego do wskazanego.

•      Anuluj – przerywa działanie funkcji bez wstawienia obiektu.

•      Cofnij – usuwa ostatnio wstawiony obiekt.

•      Gotowe – kończy wstawianie obiektu.

Kształt bryły wprowadzany jest poprzez wskazywanie kolejnych wierzchołków elementu.
