Przykład wprowadzania schodów jednobiegowych

Wprowadzamy schody jednobiegowe o wysokości kondygnacji. Wstawiamy je przy ścianie pomieszczenia.

1.  Klikamy na ikonę Wstaw schody wielobiegowe .

2.  Pokazujemy pierwszy punkt wprowadzenia na np. krawędzi ściany, w miejscu, gdzie znajdzie się pierwszy stopień.

Rys. 207      Wstawianie schodów – wskazanie punktu początkowego

3.  Następnie pokazujemy koniec schodów. Stopnie domyślnie wprowadzane są co 29 cm, możemy więc założyć, że przy kondygnacji 280 cm będziemy potrzebować 16 stopni, czyli długość biegu wyniesie 464 cm. Przy rysowaniu schodów ilość stopni jest pokazywana, tak samo jak ich głębokość, dlatego łatwo wprowadzić odpowiednią ilość stopni.

Rys. 208      Wstawianie schodów – wskazanie końca pierwszego biegu

4.  Po narysowaniu długości biegu wyznaczamy szerokość schodów. Możemy ją wskazać z okna Schody ⇒ Wskaż szerokość, wybrać ikonę  Szerokość i podać wartość 100 cm.

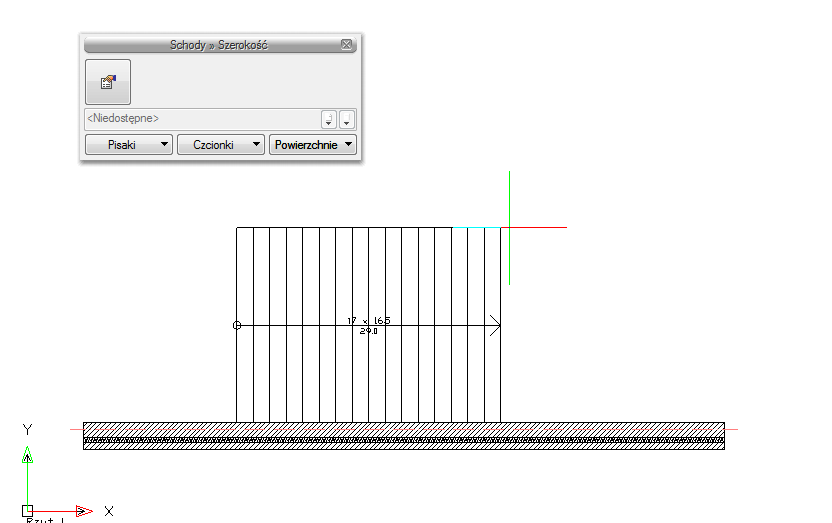

Rys. 209      Wstawianie schodów – zadanie szerokości biegu

5.  Po zadaniu pierwszego biegu wychodzimy z opcji poprzez wciśnięcie prawego klawisza myszy.

Rys. 210      Wstawianie schodów – zakończenie

6.  Schody zostały wstawione.

Rys. 211      Wstawianie schodów – efekt końcowy
