Przykład wprowadzania schodów dwubiegowych łamanych

Wprowadzamy schody dwubiegowe w kształcie litery L. Schody będą przechodziły na następną kondygnację i będą umiejscowione w narożniku pomieszczenia.

Jeśli chcemy wprowadzić schody o szerokości biegu 100 cm i kwadratowym spoczniku 100 x 100 cm, to zaczniemy od szkicu, który ułatwi nam wprowadzanie schodów.

1.  Wzdłuż wewnętrznej krawędzi ścian narożnika wprowadzamy linie.

Rys. 212      Wstawianie schodów – szkic elementów pomocniczych

2.  Następnie wywołujemy opcję Odsuń i podajemy naszą wartość 100 cm. Zatwierdzamy wartość, pokazujemy kolejno wprowadzone linie i stronę odsunięcia (do wnętrza pomieszczenia).

Rys. 213      Wstawianie schodów – szkic elementów pomocniczych

Mamy naszkicowane miejsce położenia schodów, możemy więc zacząć je wprowadzać.

3.  Klikamy na ikonę Wstaw schody wielobiegowe .

4.  Pokazujemy pierwszy punkt wprowadzenia na krawędzi ściany, w miejscu, gdzie znajdzie się pierwszy stopień.

Rys. 214      Wstawianie schodów – wskazanie początku biegu

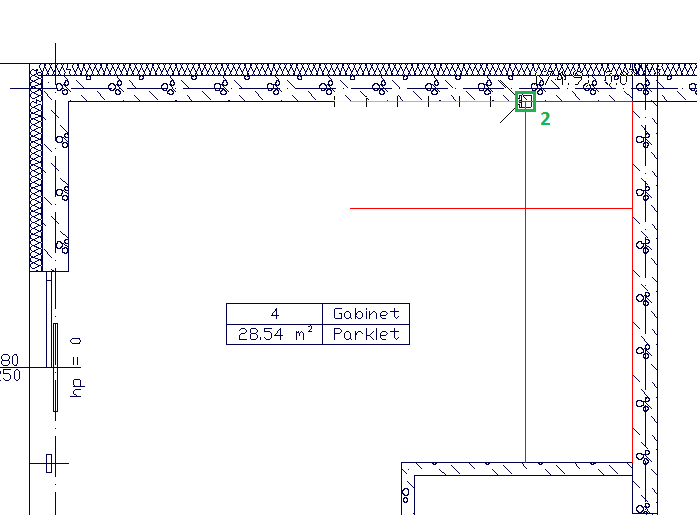

5.  Koniec pierwszego biegu jest na naszkicowanej linii w punkcie 2.

Rys. 215      Wstawianie schodów – wskazanie końca biegu

6.  Po narysowaniu długości biegu wyznaczamy szerokość schodów. Możemy ją wskazać na szkicu w punkcie 3.

Rys. 216      Wstawianie schodów – wskazanie szerokości biegu

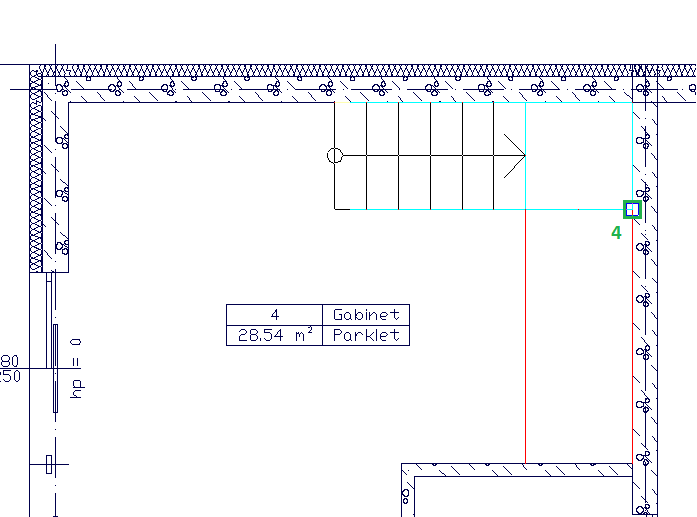

7.  Następnie wyznaczamy kształt spocznika. Znów posłużymy się szkicem linii i narysujemy kwadratowy spocznik, klikając w punkcie 4.

Rys. 217      Wstawianie schodów – wskazanie wielkości spocznika

8.  Wyznaczenie drugiego biegu polega na wskazaniu jego końca (punkt 5).

Rys. 218      Wstawianie schodów – wskazanie długości drugiego biegu

9.  Kolejnych biegów już schody mieć nie będą, więc klikając prawym klawiszem myszy, kończymy ich wstawianie.

Rys. 219      Wstawianie schodów – efekt końcowy
