Rozwinięcie całości instalacji

Kliknij ikonę:

Program ArCADia:

      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe

Program AutoCAD lub ArCADia-INTELLICAD:



    Pasek narzędzi Instalacje Gazowe



lub napisz



      IGAS_AMPLVA.



Po kliknięciu na ikonę Wstaw rozwinięcie należy zlokalizować uchwyt widoku rozwinięcia na obszarze rysunku.

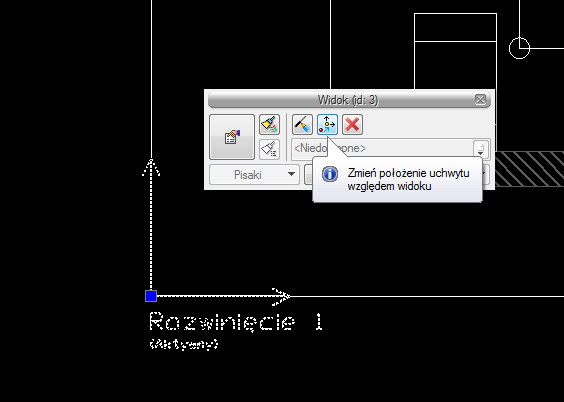

Rys. 58.       Widok uchwytu rozwinięcia

Po zaznaczeniu uchwytu jest dostępne okno modyfikacji.



Można przerysować rysunek rozwinięcia, jeśli mamy zaznaczoną opcję ręcznego odświeżania . Można z tego okna zmienić położenie uchwytu względem widoku, klikając ikonę , a następnie nowe położenie. Można usunąć widok, klikając ikonę usuń . Jest też możliwość kliknięcia na ikonę właściwości  i wówczas będzie dostępne okno dialogowe właściwości widoku.

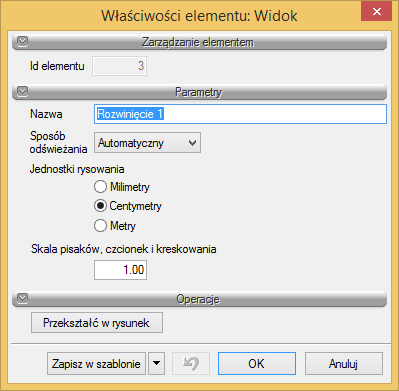

Rys. 59.       Okno właściwości widoku aksonometrii

W oknie właściwości jest możliwe ustalenie, czy widok rozwinięcia ma być odświeżany automatycznie, czy ręcznie. Przy większych instalacjach automatyczne odświeżanie rysunku może nieznacznie spowolnić działanie programu, ponieważ rysunek rozwinięcia zostaje przerysowany przy dodaniu lub usunięciu elementu na rzucie. Wówczas przy ręcznym odświeżaniu użytkownik może dokonać kilku zmian i na koniec odświeżyć rysunek.

Po kliknięciu na ramkę wstawionego rozwinięcia pojawia się okno modyfikacji rozwinięcia.

Rys. 60.       Okno modyfikacji rozwinięcia

Ikona  odświeża widok w przypadku pracy w trybie ręcznego odświeżania.

Po kliknięciu na ikonę  użytkownik ma możliwość wstawienia koty wysokościowej na wybrane rurociągi, klikając na nie. Wówczas automatycznie wstawiona zostanie kota wysokościowa.

Po kliknięciu na ikonę  można włączyć lub wyłączyć oznaczenia rozsunięć wprowadzone na widoku rozwinięcia.



Rys. 61.       Widok okna modyfikacji koty wysokościowej

Rys. 62.       Okno właściwości koty wysokościowej

Można również kliknąć na ikonę przejścia do właściwości widoku rozwinięcia  – będzie wówczas dostępne okno właściwości elementu Rozwinięcie (Rys. 63).

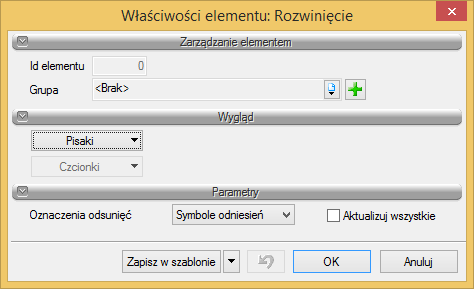

Rys. 63.       Okno właściwości rozwinięcia

W oknie właściwości możemy zmienić oznaczenia odsunięć: symbole lub linie i po zaznaczeniu Aktualizuj wszystkie zmiany zostaną zastosowane na wszystkich odsunięciach.

Po zaznaczeniu elementu na rozwinięciu będzie dostępne okno modyfikacji.

1.  Obiekty

Rys. 64.       Okno modyfikacji obiektu na rozwinięciu

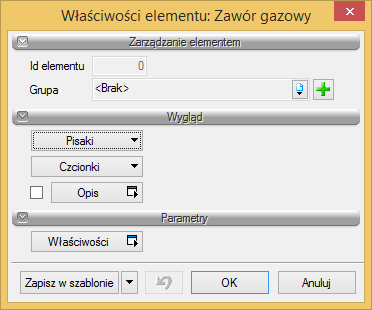

Rys. 65.       Okno właściwości obiektu na rozwinięciu

2.  Rurociągi

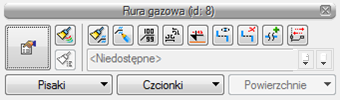

Rys. 66.       Okno modyfikacji rurociągu na rozwinięciu

AddCutRemoveCut – Włącz/Wyłącz pozorne skrócenie – użytkownik, klikając na tę ikonę, może następnie na zaznaczonym rurociągu wskazać dwa punkty, które wyznaczą odcinek, jaki ma być „wycięty pozornie”, tak aby rura została pozornie skrócona.

Rys. 67.       Zaznaczenie elementu fragmentu do skrócenia i widok po pozornym skróceniu

ChangeXDirection – Zmień kierunek rozwinięcia – program automatycznie generuje rozwinięcia również od rurociągów pionowych. Użytkownik może zmienić kierunek rozwinięcia, zaznaczając odsunięty rurociąg odchodzący bezpośrednio od rury pionowej (Rys. 68).

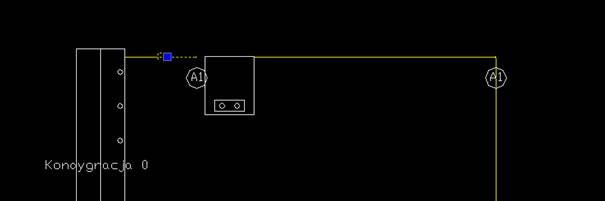

Rys. 68.       Widok zaznaczonego rurociągu

RemoveStandOff AddStandOff – usuwanie i ponowne dodawanie automatycznie wygenerowanych odsunięć.
