Wymiarowanie zbiorcze podpór w module
EuroStopa
Przy wymiarowaniu układów
konstrukcyjnych wg Eurokodu użytkownik ma również możliwość
zbiorczego zwymiarowania węzłów podporowych w module
EuroStopa (wg
Eurokodu 7). Aby takie wymiarowanie przeprowadzić prawidłowo,
należy wszystkie podpory projektu podzielić na grupy podpór, do których zostaną
przypisane odpowiednie definicje typu wymiarowania. W tym przypadku definicja
typu wymiarowania zawiera następujące podstawowe parametry: typ stopy
fundamentowej i jej wymiary geometryczne, warunki gruntowe i wodne, głębokość
posadowienia oraz dane materiałowe fundamentu (stal, beton) i zasypki. Przy
wymiarowaniu fundamentu na kilka zestawów reakcji, przed wymiarowaniem
eliminowane są zestawy powtarzające się co do kierunku i wartości wszystkich
reakcji. Po wykonaniu wymiarowania zbiorczego na wybrane zestawy reakcji
podporowych, przy zaznaczeniu pojedynczego węzła podporowego na zakładce
Wymiarowanie pokazane zostaną skrócone wyniki wymiarowania
fundamentu: sprawdzenie nośności, stateczności i osiadania. Na głównym ekranie
graficznym, na zakładce Wymiarowanie dla podpór wyświetlane są
etykiety zawierające wynik ekstremalnego sprawdzenia nośności (przy włączonym
przełączniku SGN) lub wynik maksymalnego osiadania fundamentu (przy włączonym
przełączniku SGU). W ramach obliczeń podpór wyznaczana jest również sprężystość
pionowa każdej podpory jak dla podłoża Winklera (dla danego typu fundamentu i
założonych warunków gruntowych podłoża warstwowego). Tak wyliczona sprężystość
może być w programie przekazana do modelu statycznego układu jako sprężystość
pionowa podpory (przycisk Przepisz podatności podpór). Przy
wymiarowaniu indywidualnym do modelu statycznego przypisywana jest sprężystość
jednej aktualnie liczonej podpory, a przy wymiarowaniu zbiorczym zawsze
przepisywane są podatności wszystkich podpór modelu. Jeśli użytkownik chce, aby
jednak część podpór nie była uwzględniana w obliczeniach jako sprężysta, wówczas
w modelu statycznym należy wyzerować przejęte sprężystości dla wybranych węzłów
podporowych.

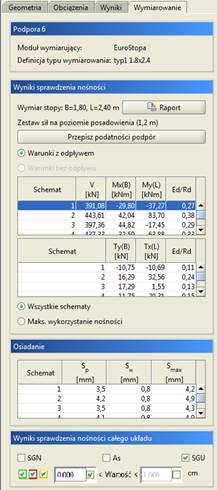

Rys. 14.25 Widok
zakładki Wymiarowanie dla zaznaczonego
węzła
podporowego
