Funkcja ustawiania kierunku układu lokalnego pręta dostępna jest z menu kontekstowego przy wcześniejszym zaznaczeniu jednego lub więcej prętów układu.

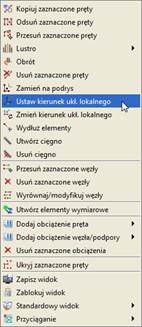

Rys. 3.1 Ustawianie kierunku układu lokalnego
Po wywołaniu funkcji
Ustaw kierunek ukł.
lokalnego ekran graficzny ustawiany jest w tryb płaskiego zadawania
danych w jednej z płaszczyzn głównych i program oczekuje wskazania (podania)
dwóch punktów, definiujących wektor ustawienia układu lokalnego. Zaznaczony pręt
i kierunek podanego wektora tworzą płaszczyznę, w której ustawione będą dwie
prostopadłe osie lokalnego układu współrzędnych, przy czym jedna z nich będzie
pokrywała się z osią pręta. Trzecia oś układu lokalnego będzie prostopadła do
wyznaczonej płaszczyzny i dwóch osi w niej zawartych. W czasie wskazywania
wektora dostępne są funkcje przyciągania i śledzenia.
Ustawienie lokalnego układu
współrzędnych dla danego pręta można również wykonać w inny sposób, definiując
bezpośrednio kąt obrotu przekroju na zakładce
Geometria. Ustawienie to powoduje obrót przekroju pręta wokół jego
osi o podany kąt, wraz z lokalnym układem współrzędnych pręta, względem
ustawienia początkowego. Aby zmienić kierunek lokalnego układu współrzędnych
zaznaczonych prętów, wybieramy z menu kontekstowego prawego klawisza myszki
funkcję
Zmień kierunek ukł.
lokalnego. Działanie tej funkcji polega na takim przestawieniu układu
lokalnego, że jego oś x ułożona wzdłuż pręta skierowana jest przeciwnie w
stosunku do jej lokalizacji wyjściowej. Opcja ta powoduje również zamianę numeru
węzła początkowego
i końcowego pręta oraz zachowuje układ wszystkich osi
układu lokalnego
w tych samych płaszczyznach.
