Tworzenie elementów wymiarowych

Tworzenie elementów wymiarowych w projekcie można wykonać na dwa sposoby:

Pojedynczo – zaznaczając kilka ciągłych i współliniowych prętów niebędących cięgnami, o takim samym przekroju i właściwościach oraz należących do tej samej grupy prętów i wybierając z menu podręcznego prawego klawisza myszki opcję  Utwórz elementy wymiarowe.

Zbiorczo – zaznaczając dowolnie wybraną grupę prętów układu niebędących cięgnami, zdefiniowaną grupę prętów lub wręcz cały układ i wybierając
z menu podręcznego prawego klawisza myszki opcję  Utwórz elementy wymiarowe.

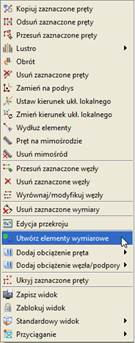

Rys. 14.1 Funkcja tworzenia elementów wymiarowych

W drugim przypadku program sam selekcjonuje możliwe elementy wymiarowe na podstawie wyżej wymienionych cech, które pręty wchodzące w skład elementu muszą spełniać. Oczywiście dla całego zaznaczonego układu nie zawsze dostaniemy efekt, o który nam chodzi, ale selekcjonując właściwie pręty i wywołując kolejno opcję  Utwórz elementy wymiarowe zawsze jesteśmy w stanie uzyskać właściwy efekt.

Po wywołaniu funkcji  Utwórz elementy wymiarowe na ekranie otrzymamy okno – Lista tworzonych elementów wymiarowych o wyglądzie jak niżej, zawierające odpowiednio jeden lub więcej elementów wymiarowych.

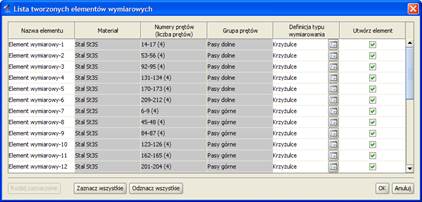

Rys. 14.2 Lista tworzonych elementów wymiarowych

Do momentu kliknięcia w tym oknie przycisku OK wyselekcjonowane elementy wymiarowe nie są jeszcze zdefiniowane w projekcie. W oknie powyżej pola edytowalne oznaczone są na biało, a na szaro pola informacyjne. I tak kolejno w tabeli wyświetlane są następujące informacje: domyślna nazwa elementu (można ją zmienić), rodzaj materiału i jego klasa, numery i liczba prętów składających się na dany element, nazwa grupy prętów, do której element należy, domyślna definicja typu wymiarowania (można przypisać właściwą przez wybór z listy) wraz z przyciskiem dostępu do okna definicji typu wymiarowania dla danego materiału. W ostatniej kolumnie umieszczono znaczniki pozwalające użytkownikowi wybrać, które z zaproponowanych elementów tak naprawdę mają być utworzone w projekcie (domyślnie wszystkie zaznaczone). Dolne przyciski Zaznacz/Odznacz wszystkie powodują zaznaczenie lub odznaczenie znaczników w ostatniej kolumnie. Wciśnięcie przycisku OK spowoduje utworzenie w projekcie zaznaczonych elementów,
a przycisku Anuluj przerwanie operacji bez utworzenia nowych elementów wymiarowych. Operację tworzenia elementów wymiarowych można wykonywać wielokrotnie, pamiętając, że ponowne tworzenie elementów z prętów, które są już składnikiem istniejących elementów, spowoduje automatyczne rozbicie dotychczasowych elementów i utworzenie nowych. Jest to związane
z założeniem programu, że dowolny pręt układu w danej chwili może należeć tylko do jednego elementu wymiarowego.
