W programie istnieje dodatkowy tryb wizualizacji układu. Jest to tryb szczegółowy, w którym nie są rysowane osie prętów, lecz rzeczywisty kształt ich przekrojów. Umożliwia to łatwą weryfikację poprawności zadanych przekrojów oraz orientacji lokalnych układów współrzędnych prętów w przestrzeni 3D. Dodatkowo pokazane są również wszystkie obciążenia oraz podpory.
Sterowanie widokiem układu prezentowanym w szczegółowej wizualizacji jest analogiczne do sterowania widokiem w głównym oknie programu (lewy przycisk myszy – obrót układu, prawy przycisk – przesuwanie układu, rolka myszki – powiększanie). Widok układu jest odświeżany po zamknięciu i ponownym otworzeniu okna szczegółowej wizualizacji 3D.
Zakres i formę wyświetlanych
elementów w szczegółowym widoku 3D można ustawić w oknie
Ustawień. Dotyczy to
takich elementów jak: pręty, podpory, obciążenia ciągłe i skupione, tło i
podłoże. W przypadku wyświetlania obciążeń ciągłych i skupionych w
Widoku 3D ich
reprezentacja graficzna przesunięta jest na krawędź zewnętrzną profili, tak aby
były one widoczne dla użytkownika, natomiast należy pamiętać, że w rzeczywistym
modelu obliczeniowym obciążenia te przyłożone są do osi elementu.
Po wykonaniu obliczeń
statycznych, na dole okna Widok 3D, obok przycisku
Raporty, pojawi się dodatkowy przycisk - σ, którego
wciśnięcie spowoduje podświetlenie na czerwono (na Widoku 3D)
elementów, dla których przekroczone zostały graniczne wartości sprężystych
naprężeń normalnych na ściskanie i rozciąganie (przypisane w grupach prętów). Po
wciśnięciu tego przycisku program porównuje ekstremalne wartości naprężeń
normalnych otrzymanych w trakcie obliczeń z obwiedni naprężeń z granicznymi
wartościami wytrzymałości na ściskanie i rozciąganie, określonymi prze
użytkownika dla danej grupy prętów w oknie
Grup prętów. Ponowne
naciśnięcie przycisku - σ eliminuje podświetlenie tych prętów.
Na dole okna Widoku 3D
umieszczony jest również przycisk Raport. Jego naciśnięcie
spowoduje wygenerowanie dodatkowego jednostronicowego raportu w formacie RTF,
zawierającego aktualny widok 3D układu oraz podstawowe dane ogólne projektu,
które wyświetlane są w oknie
Właściwości projektu.

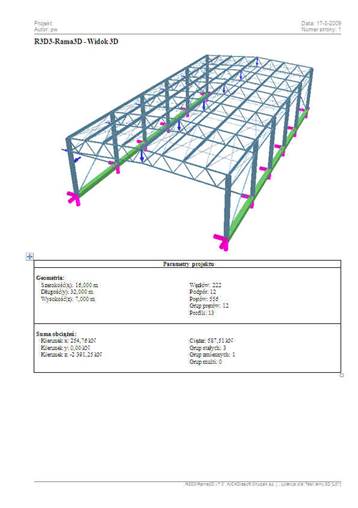

Przykładowy widok takiego raportu przedstawiono poniżej:
Rys. 3.22 Raport z Widoku 3D
