Funkcja rysowania układu pracuje w dwóch trybach, umożliwiając rysowanie prętów połączonych sztywno lub przegubami. W praktyce działa jak połączenie funkcji rysowania układu z funkcją Odłącz pręty.
Tryb rysowania zmienia się, klikając lewym przyciskiem myszy na ikonie wprowadzania elementów prętowych, następnie wybierając z menu tryb (rys. 5.12).
Rys. 5.12 Zmiana trybu rysowania
Tryb rysowania można zmieniać także podczas rysowania układu.
W przykładowej konstrukcji ten tryb rysowania zostanie użyty podczas rysowania płatwi dachowych oraz stężeń. Konstrukcja z wprowadzonymi płatwiami i stężeniami dachu przedstawiona jest na rysunku 5.13.

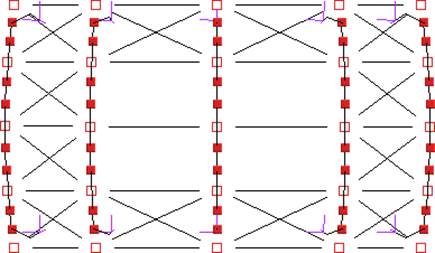

Rys. 5.13 Płatwie dachowe i stężenia - widok z góry
