Funkcje menu kontekstowego

Część operacji edycyjnych dla zakładki Geometria i Obciążenia dostępna jest z poziomu menu kontekstowego. Menu kontekstowe wywołuje się, klikając prawym przyciskiem myszy na oknie roboczym programu. Menu jak niżej pojawi się tylko wtedy, gdy w projekcie zaznaczone są jakieś elementy (np. węzły, podpory, pręty, obciążenia). W innych przypadkach menu kontekstowe będzie ograniczone  do możliwych dla danego wyboru operacji.

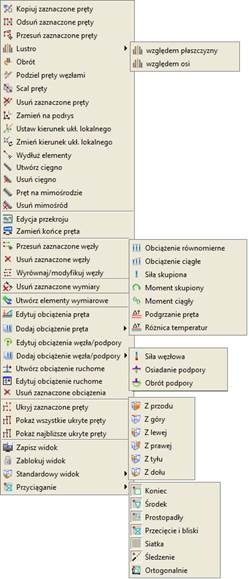

Rys. 3.52 Menu kontekstowe dla zakładki Geometria i Obciążenia

Wygląd menu zmienia się w zależności od tego, jakie elementy są wybrane. Operacje dostępne w menu dla zaznaczonych prętów:

•      Kopiuj zaznaczone pręty – kopiuje pręty o podany wektor.

•      Odsuń zaznaczone pręty – odsuwa pręty o podany wektor. Pręty niezaznaczone, które są połączone z przesuwanymi węzłami, pozostają niezmienione.

•      Przesuń zaznaczone pręty – przesuwa pręty o podany wektor. Pręty nie zaznaczone, które są połączone z przesuwanymi węzłami, zostaną zmodyfikowane.

•      Lustro – odbija w lustrze zaznaczone pręty względem wskazanej płaszczyzny prostopadłej do płaszczyzny ekranu  lub wskazanej, dowolnie usytuowanej w przestrzeni osi.

•      Obrót – obraca zaznaczone pręty o dowolny kąt względem wskazanej, dowolnie usytuowanej w przestrzeni osi.

•      Podziel pręty węzłami – dzielenie prętów węzłami.

•      Scalaj – funkcja scalania kilku kolejnych prętów współosiowych (dostępna jedynie dla prętów spełniających określone warunki).

•      Usuń zaznaczone pręty – usuwanie zaznaczonych prętów.

•      Zamień na podrys – zamienia zaznaczone pręty na podrys.

•      Ustaw kierunek układu lokalnego – funkcja ustawia kierunek układu lokalnego pręta, przez wskazanie kierunku wektora jednej z jego osi (prostopadłej do osi pręta).

•      Zmień kierunek układu lokalnego – funkcja zamienia kierunek układu lokalnego prętów tak, że oś „x” ułożona wzdłuż pręta, skierowana jest w przeciwnym kierunku. Obciążenia zadane w układzie lokalnym, pozostają w układzie lokalnym i mogą ulec zmianie co do kierunku.

•      Wydłuż elementy – funkcja wydłużania wskazanych elementów
o zadaną wartość lub do zaznaczonych wcześniej granic.

•      Ustaw/  Usuń cięgno – ustawia lub usuwa dla pręta dwuprzegubowego typ pręta „cięgno”.

•      Usuń mimośród/  Pręt na mimośrodzie – ustawia lub usuwa dla pręta mimośród w węzłach końcowych.

Operacje na przekrojach zaznaczonych prętów:

•      Edycja przekroju – funkcja wywołująca okno Edycji przekroju (dostępna jedynie przy zaznaczeniu pojedynczego pręta lub grupy prętów
o takim samym przekroju).

•      Zamień końce pręta – funkcja dla prętów o zmiennej geometrii zamienia miejscami przekrój początkowy i końcowy

Operacje dla zaznaczonych węzłów:

•      Przesuń zaznaczone węzły – przesuwa węzły o podany wektor.

•      Usuń zaznaczone węzły – usuwa węzły wraz z prętami dołączonymi do węzła.

•      Wyrównaj/Modyfikuj węzły – opcja pozwala na grupową korektę współrzędnych węzłów lub jednej składowej współrzędnych.

Operacja usuwania wymiarów:

•      Usuń zaznaczone wymiary – funkcja usuwająca z projektu zaznaczone wymiary.

Operacja tworzenia elementów wymiarowych:

•      Utwórz elementy wymiarowe – funkcja tworząca elementy wymiarowe z grupy prętów współliniowych o takim samym przekroju.

Operacje dla zaznaczonych obciążeń:

•      Edytuj obciążenie pręta – pozwala na edycję obciążeń prętowych.

•      Dodaj obciążenie pręta – pozwala na szybki dostęp do definicji poszczególnych obciążeń prętowych.

•      Edytuj obciążenie węzła/podpory - pozwala na edycję obciążeń kinematycznych węzłów podporowych oraz sił skupionych w węzłach.

•      Dodaj obciążenie węzła/podpory - pozwala na szybki dostęp do definicji poszczególnych obciążeń kinematycznych węzłów podporowych i sił skupionych w węzłach.

•      Utwórz obciążenie ruchome – wywołuje funkcję budowania grupy obciążeń ruchomych.

•      Edytuj obciążenie ruchome – wywołuje okno edycji wartości obciążeń wchodzących w skład wybranego obciążenia ruchomego.

•      Usuń zaznaczone obciążenia – usuwa obciążenia.

Pozostałe:

•      Ukryj zaznaczone pręty – ukrywa zaznaczone elementy układu.

•      Pokaż wszystkie ukryte pręty – pokazuje wszystkie ukryte pręty.

•      Pokaż najbliższe ukryte pręty – pokazuje najbliższe ukryte pręty.

•      Zapisz widok – zapisuje w strukturze projektu jego aktualny widok.

•      Zablokuj/Odblokuj widok – opcja blokująca widok ekranu w aktualnym położeniu.

•      Standardowy widok – opcja ułatwiająca szybki dostęp do właściwego predefiniowanego widoku ekranu – niedostępna przy zablokowanym widoku.

•      Przyciąganie – opcja pozwalająca na włączanie i wyłączanie punktów przyciągania: koniec, środkowy, prostopadły, przecięcia, bliski, siatka oraz trybów graficznych: ortogonalnego i śledzenia.

Dla zaznaczonego pojedynczego pręta lub kilku prętów o tym samym przekroju, w menu kontekstowym prawego klawisza myszki dodatkowo pojawia się opcja bezpośredniego dostępu do Edytora przekrojów.

Jeśli przy wywoływaniu menu kontekstowego w projekcie część prętów jest ukryta, to pojawią się dwie dodatkowe opcje do pokazywania ukrytych prętów: Pokaż wszystkie pręty oraz Pokaż najbliższe ukryte pręty. Ich znaczenie wyjaśnione jest w punkcie Ukrywanie prętów.

Funkcje kopiowania, przesuwania i odsuwania, dostępne na prawym klawiszu myszki, kopiują, przesuwają lub odsuwają zaznaczone elementy w następujący sposób: pręty, jeśli zaznaczone są tyko pręty lub pręty wraz z przyłożonymi na nich obciążeniami, jeśli zaznaczone są pręty i obciążenia na nich przyłożone. Nie mogą być tą metodą kopiowane same obciążenia.

Przy kopiowaniu, przesuwaniu i odsuwaniu  należy wskazać wektor przesunięcia. Wektor można wskazać graficznie (długość wektora podawana jest na ekranie) lub podać jego współrzędne z klawiatury na zakładce Geometria. Operacje te wyglądają identycznie jak tryb rysowania prętów. Współrzędne wektora można podać z klawiatury w grupie Wskaż wektor, znajdującej się na zakładce Geometria. Przy graficznym wskazywaniu wektora mogą być wykorzystane punkty przyciągania wraz z elementami śledzenia.

Funkcje kopiowania, przesuwania i odsuwania pręta o wskazany wektor zachowują takie właściwości jak: przekrój, ustawienie lokalnego układu współrzędnych oraz sposób połączenia z innymi prętami układu (przegubowy lub sztywny).

Menu kontekstowe prawego klawisza myszki występuje również dla zakładki Wyniki. Menu to zapewnia dostęp do funkcji niezbędnych po wykonaniu obliczeń statycznych:

Rys. 3.53 Menu kontekstowe dla zakładki Wyniki

•      Utwórz elementy wymiarowe – pozwala na utworzenie elementów wymiarowych z kilku prętów ciągłych i współliniowych o takich samych własnościach.

•      Wymiaruj element – funkcja pozwalająca na pojedyncze wymiarowanie prętów lub kilku prętów współliniowych w modułach wymiarujących:  InterStal,  InterDrewno, EuroDrewno,  EuroStal i  EuroŻelbet lub wymiarowanie podpór w module  EuroStopa.

•      Pokaż wartości ekstremalne – pokazuje wartości ekstremalne wykresów sił wewnętrznych, naprężeń i przemieszczeń, na ekranie graficznym dla wybranych prętów układu.

•      Pokaż wskazane wartości - pokazuje wartości wykresów sił wewnętrznych, naprężeń i przemieszczeń we wskazanych przez użytkownika lokalizacjach, na ekranie graficznym dla wybranych prętów układu.

•      Wygaś zaznaczone wartości – wygasza wartości na wykresach dla zaznaczonych prętów.

•      Wygaś wszystkie wartości - wygasza wszystkie wartości na wykresach dla całego układu.

•      Pokaż wartości reakcji – opcja wyświetla wartości reakcji, których symbole w danej chwili widoczne są na ekranie.

•      Wygaś wartości reakcji – wygasza wszystkie widoczne na ekranie wartości reakcji.

•      Ukryj zaznaczone pręty – ukrywa zaznaczone elementy układu.

•      Zablokuj/Odblokuj widok – opcja blokująca widok ekranu w aktualnym położeniu.

•      Standardowy widok – opcja ułatwiająca szybki dostęp do właściwego widoku ekranu – niedostępna przy zablokowanym widoku.
