Funkcja raportu z ekranu graficznego

W programie, będąc na dowolnej zakładce (Geometria, Obciążenia, Wyniki lub Wymiarowanie), można wykonać zrzut aktualnego widoku ekranu graficznego do raportu RTF. W tym celu z menu rozwijalnego głównego paska narzędziowego Raporty wybieramy opcję:  Raport aktualnego widoku ekranu graficznego. Na powyższy raport składają się:

•      tytuł odpowiadający zakładce, z której wykonano zrzut,

•      powiększony na całą kartkę aktualny widok ekranu graficznego, wykonany zawsze na białym tle, przedstawiający aktualny widok układu, widziany w identycznym położeniu jak na ekranie,

•      opis wartości i ich jednostek przedstawianych na układzie (tylko dla zakładek Wyniki i Wymiarowanie).

Funkcja raportu z ekranu graficznego przewidziana jest do prezentacji w formie wydruku wybranych przez użytkownika fragmentów lub całości układu, zawierających np. wykresy dowolnych sił wewnętrznych, naprężeń lub przemieszczeń wraz z ich wartościami opisanymi w punktach ekstremalnych
i wskazanymi przez użytkownika oraz prezentacji kierunków reakcji lub wyników wymiarowania zbiorczego w zakresie stanu granicznego nośności lub użytkowania. Przy wykonywaniu tego raportu należy zawsze pamiętać, że widok w raporcie będzie dokładnym odzwierciedleniem widoku układu na ekranie i w przypadku ustawienia jednoczesnego wyświetlania zbyt dużej ilości informacji może on być w obu przypadkach nieczytelny. Domyślnie raport wykonywany jest jako czarno-biały. W przypadku gdy chcemy wykonać raport w kolorach lub odcieniach szarości, należy ustawić odpowiednią opcję kolorów etykiet na wydruku, w oknie  Ustawień programu.

Przykładowe raporty z ekranu graficznego dla zakładek Wyniki i Wymiarowanie przedstawiono poniżej:

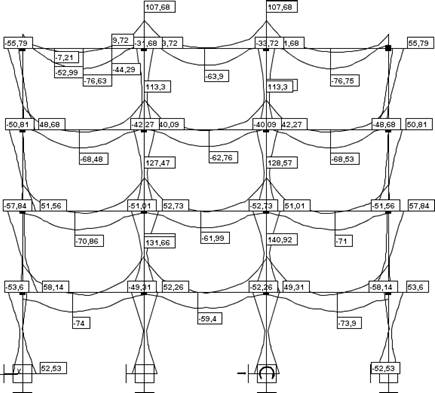

R3D3-Rama3D – Wyniki

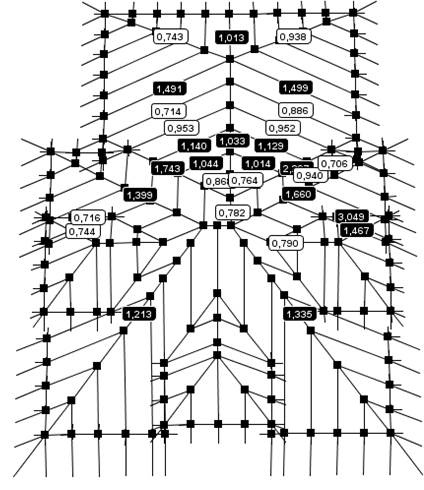

R3D3-Rama3D – Wymiarowanie
