Funkcja oczyszczania projektu

W menu górnym Narzędzia znajduje się opcja  Oczyszczanie projektu. Służy ona do automatycznego eliminowania z projektu nadmiarowych elementów, które nie mają związku z liczoną strukturą i mogą być z niego usunięte. Po wywołaniu funkcji program analizuje aktualną strukturę projektu i wyszukuje następujące obiekty:

•      Pręty wraz z obciążeniami niepowiązane z podporami (bezpośrednio lub pośrednio).

•      Pręty o długości mniejszej niż wartość zdefiniowana przez użytkownika w dole okna – domyślnie 2 cm

•      Pręty pokrywające się.

•      Nieużywane w projekcie przekroje prętów.

•      Puste grupy prętów.

•      Puste grupy obciążeń.

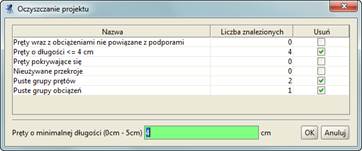

Następnie wyświetlane jest poniższe okno, w którym użytkownik może zobaczyć ile zostało znalezionych poszczególnych elementów oraz zaznaczyć je (lub nie) do usunięcia ze struktury projektu.

Rys. 2.25 Funkcja Oczyszczanie projektu

W czasie działania funkcji czyszczenia projektu, w przypadku braku jakiejkolwiek deklaracji przypisania do grupy prętów, przywracane są również ewentualne deklaracje przypisania prętów do domyślnej grupy prętów Niepogrupowane. Usuwanie ze struktury prętów o zdefiniowanej przez użytkownika długości wykonywane jest przez usunięcie takiego pręta oraz założenie
w środku jego rozpiętości nowego węzła, do którego sprowadzane są wszystkie pręty schodzące się w węźle początkowym i końcowym usuniętego pręta. Mogą być w ten sposób usunięte z układu pręty do długości nie większej niż 5 cm.  Zastosowanie tej funkcji z jednej strony wprowadza do układu niewielkie niedokładności geometryczne, lecz z drugiej eliminuje elementy, które są bardzo trudne do selekcji (np. 1 mm lub kilka mm) i często powodują znaczne wydłużenie obliczeń statycznych. Na dole okna umieszczono pole edycyjne
w którym użytkownik może określić w cm minimalną długość prętów, które zostaną w modelu po usunięciu prętów o mniejszej długości według powyżej opisanej procedury. Zmiana wartości minimalnej w dolnym polu edycyjnym za każdym razem na bieżąco uaktualniana jest w tabelce powyżej, łącznie
z ilością znalezionych w modelu prętów do usunięcia.

Funkcja oczyszczania projektu dodatkowo „niejawnie” wykonuje następujące czynności:

•      Usuwa węzły swobodne (od których nie odchodzą żadne pręty),

•      Usuwa  pręty istniejące na listach w węzłach, ale nieistniejące na głównej liście prętów,

•      Usuwa pręty istniejące w zmiennych pomocniczych dla częściowych przegubów, a niebędące na głównej liście prętów układu,

•      Usuwa pręty zerowe (obydwa końce takiego pręta dochodzą do tego samego węzła).

Funkcję oczyszczania projektu najczęściej użytkownik powinien uruchamiać: przed obliczeniami projektu o skomplikowanej strukturze, po wczytaniu projektu wykonanego w starszej wersji programu oraz w każdym innym przypadku, gdy działanie programu dla danego projektu wydaje się niezgodne z oczekiwaniem.

Funkcja oczyszczania projektu działa zawsze dla wszystkich elementów zdefiniowanego modelu, niezależnie od selekcji poszczególnych jego elementów.
