Funkcja filtrowania elementów projektu

Dla dużych projektów, zawierających znaczne ilości elementów modelu układu statycznego, do ich prostej selekcji można wykorzystać wbudowane do programu filtry. Okno funkcji filtrowania projektu można wywołać z menu głównego Narzędzia opcją  Filtruj lub odpowiednim przyciskiem z głównego paska narzędziowego. Widok okna filtrowania pokazano poniżej:

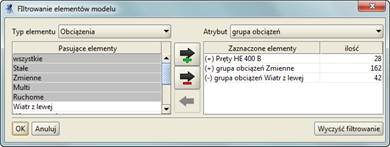

Rys. 6.8 Okno funkcji filtrowania

Funkcja filtrowania elementów modelu dostępna jest dla trzech podstawowych  typów obiektów: prętów, węzłów i obciążeń. W ramach każdego z tych elementów dostępnych jest kilka atrybutów (do wyboru), po których przeprowadzone będzie filtrowanie. W ramach każdego z wybranych atrybutów można wybrać jedną z dostępnych dla niego wartości logicznych lub zakres wartości liczbowych, po których filtrowana będzie baza projektu. W ramach jednego filtrowania można jednocześnie wyselekcjonować odpowiednią grupę: prętów, węzłów i obciążeń.

W przypadku filtrowania węzłów po ich typie:

•      za węzły przegubowe uważa się takie węzły, w których wszystkie schodzące się w nich pręty dochodzą do węzła przegubowo, wszystkie węzły swobodne niepodparte oraz węzły swobodne podparte przegubowo lub przegubowo-przesuwnie,

•      za węzły sztywne uważa się takie węzły, w których wszystkie schodzące się w nich pręty dochodzą do węzła sztywno oraz węzły swobodne, zamocowane,

•      za węzły zesztywniane uważa się wszystkie pozostałe węzły niespełniające jednego z dwóch powyższych warunków,

•      za węzły swobodne uważa się takie węzły, do których dochodzi co najwyżej jeden pręt i węzeł nie jest podparty.

W przypadku filtrowania węzłów podporowych po typie podpory:

•      za wszystkie węzły podporowe uważa się te węzły, w których odebrano minimum jedną z sześciu więzi (3 przesuwy i 3 obroty),

•      za podpory przegubowe uważa się takie węzły podporowe, dla których zablokowano wszystkie przesuwy i nie zablokowano żadnego obrotu,

•      za podpory sztywne  uważa się takie węzły podporowe, dla których zablokowano wszystkie przesuwy i wszystkie obroty,

•      za podpory przegubowo-przesuwne uważa się takie węzły podporowe, dla których zablokowano jeden lub dwa przesuwy i odblokowano wszystkie obroty,

•      za inne podpory uważa się wszystkie węzły podporowe nie spełniające jednego z trzech powyższych warunków.

Poniżej w tabeli przedstawiono wszystkie dostępne poszczególnym elementom atrybuty filtrowania i ich wartości:

Tabela dostępnych możliwości filtrowania projektu:

Po wybraniu na górnych listach i w lewym panelu okna definicji filtra, opcją Dodaj dodajemy wybrane elementy do zaznaczonych elementów (pokazują się na prawym panelu okna z plusem), a opcją Odejmij odejmujemy wybrane elementy z sumy zaznaczonych obiektów (pokazują się na prawym panelu
z minusem). Opcja Usuń pozwala na usunięcie wybranej w prawym panelu okna selekcji (dodawanej lub odejmowanej). Przy każdej z tych operacji ilość elementów wyselekcjonowanych jest na bieżąco aktualizowana. W prawym panelu okna wyświetlane są zawsze wszystkie zastosowane reguły filtracji, dla wszystkich elementów, a także wyświetlana jest informacja o ilości wybranych elementów w ramach każdej selekcji. Elementy wyselekcjonowane na bieżąco zaznaczane są na ekranie graficznym, a wciśnięcie przycisku OK akceptuje zapamiętanie aktualnej selekcji. W trakcie działania funkcji filtracji całkowicie wygaszana jest aktualna selekcja elementów projektu sprzed procesu filtracji
i przywracana jest ona powtórnie przy zamknięciu okna filtracji w inny sposób niż przyciskiem OK. Po wybraniu w oknie filtracji przycisku OK dotychczasowa selekcja elementów projektu zastępowana jest selekcją wykonaną
w oknie filtracji. Ustawiona funkcja filtrowania pamiętana jest w ramach każdej  sesji programu i po ponownym jej uruchomieniu na bieżąco aktualizowana jest do aktualnego stanu modelu układu. Wszystkie ustawione opcje filtrowania można w każdej chwili usunąć, wciskając przycisk Wyczyść filtrowanie, znajdujący się w dole okna, po prawej stronie. Każde filtrowanie (dodawane lub odejmowane) po dowolnie wybranym atrybucie za każdym razem odbywa się po wszystkich elementach zdefiniowanych w modelu, a nie tylko po elementach już wcześniej wyfiltrowanych.
