Ekran programu

Wygląd okna programu przedstawiony jest na rysunku 2.1.

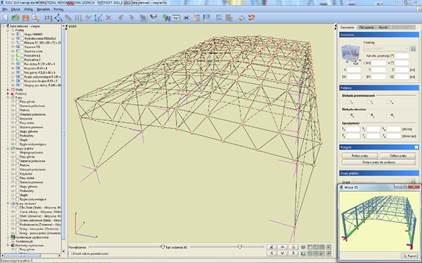

Rys. 2.1 Główne okno programu

W głównej części okna znajduje się pole używane do prezentacji oraz wprowadzania układu. Po prawej stronie znajdują się cztery zakładki Geometria, Obciążenia, Wyniki, Wymiarowanie zawierające elementy pomocnicze dla poszczególnych funkcji programu. Poniżej znajdują się suwaki do regulacji powiększenia, kąta patrzenia oraz przyciski do obracania i blokowania widoku układu.

Z lewej strony na krawędzi okna programu dostępny jest rozwijalny panel zawierający aktualną strukturę tworzonego lub edytowanego projektu w postaci „drzewa projektu”. Kliknięcie na dowolnym pręcie, węźle lub podporze
w drzewie podświetla ten element w graficznej strukturze projektu i odwrotnie, wskazanie pręta, węzła lub podpory na ekranie graficznym, przy jednocześnie naciśniętym przycisku Ctrl, powoduje przełączenie na odpowiedni element
w drzewie projektu. Pręty wyświetlane są kolejno w drzewie projektu, według numeracji w poszczególnych grupach prętów. Łapiąc za prawą krawędź okna, w którym wyświetlane jest „drzewo projektu”, możemy je dowolnie poszerzać lub zwężać. Malutkie strzałki skierowane w prawo i lewo na tej krawędzi pozwalają na jego całkowite schowanie lub rozwinięcie. Ostatnie ustawienie drzewa zapamiętywane jest w programie. Analogiczne operacje można wykonać na prawym panelu zakładek.

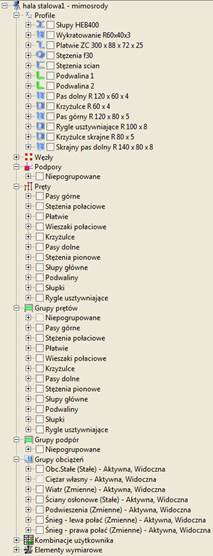

Rys. 2.2 Drzewo projektu

Struktura  „drzewa projektu” może składać się z następujących głównych grup danych: profile, węzły, podpory (wraz z obciążeniami), pręty (wraz z obciążeniami), grupy prętów, grupy obciążeń, tablica zależności,  kombinacje użytkownika, elementy wymiarowe, widoki i wymiary. Gdy któraś grupa danych (np. zależności obciążeń lub kombinacje) nie występuje w projekcie, cała grupa może być pominięta w przedstawionej strukturze projektu. Elementy
w „drzewie projektu” układane są kolejno tak, jak zostały wprowadzone do projektu, a w przypadku elementów numerowanych, takich jak pręty lub węzły, ułożone są zgodnie z kolejnością nadanych numerów. W przypadku występowania grup prętów, wszystkie pręty projektu w pierwszej kolejności podzielone są na grupy, a następnie w każdej grupie ułożone zgodnie z ich numeracją. Każda grupa danych jest rozwijalna i zawiera zagnieżdżoną strukturę wewnętrzną, w której użytkownik może znaleźć wszystkie dane wprowadzone do projektu.

Klikając w „drzewie” projektu odpowiednie pole znacznika przed nazwą grupy, pręta, węzła lub elementu,  możemy bezpośrednio wyselekcjonować następujące elementy:

•      Pojedynczy węzeł układu lub wybrany węzeł podporowy oraz zdefiniowane grupy węzłów podporowych.

•      Wszystkie obciążenia wchodzące w skład danej grupy obciążeń.

•      Wszystkie pręty wchodzące w skład danej grupy prętów lub jej pojedynczy pręt.

•      Wszystkie pręty elementów wymiarowych  w poszczególnych grupach prętów.

•      Pręty wybranych (jednego lub więcej) elementów wymiarowych.

•      Wybrany typ wprowadzonych do projektu wymiarów: poziomych, pionowych lub równoległych.

Poszczególne selekcje można ze sobą łączyć, pamiętając, że selekcja elementu nadrzędnego w drzewie powoduje wybór wszystkich obiektów podrzędnych,
a zaznaczenie obiektu podrzędnego powoduje szare (niepełne) zaznaczenie obiektu nadrzędnego.

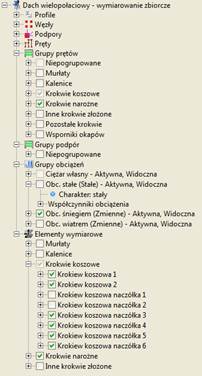

Rys. 2.3 Selekcja grup w „drzewie projektu”

Na górze ekranu znajduje się menu oraz pasek narzędzi zawierający przyciski najczęściej wykonywanych funkcji w programie. Ikony paska można powiększać lub zmniejszać, wciskając niewielki przycisk ze strzałką i +/-, znajdujący się w prawym górnym rogu ekranu.  Na dole ekranu znajduje się pasek stanu przekazujący informacje podczas działania  programu.

Ikony znajdujące się na głównym pasku narzędzi:

Wszystkie ikonki górnego paska narzędziowego, zawierające w prawym dolnym narożniku białą trójkątną strzałkę, są ikonami zwielokrotnionego wyboru, umożliwiającymi wybór jednej z kilku dostępnych opcji z dodatkowego menu, dostępnego po najechaniu i przytrzymaniu lewego klawisza myszki na danej ikonie. Ikony tego typu to: opcje raportu, trybu pracy, typu pręta, wyboru obciążenia, opcji zaznaczania i wyboru generatora.

Ikony wielokrotnego wyboru:

Menu górne zawiera po rozwinięciu następujące funkcje programu:

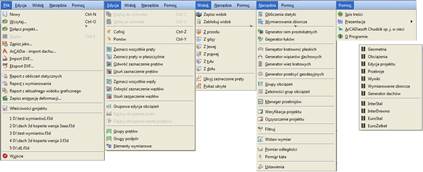

Rys. 2.4 Menu górne programu

W programie działają następujące skróty klawiszowe:

Oprócz powyższych skrótów, w programie występuje kilka bardzo ważnych funkcji dostępnych za pomocą kombinacji działań przycisków klawiatury
i klawiszy myszki:

•      LKM (lewy klawisz myszki) – zaznacza pojedynczy wskazany obiekt.

•      LKM (ciągnięcie) – obracanie układu względem punktu centralnego.

•      Shift – przytrzymany w trybie wprowadzania elementu chwilowo włącza lub wyłącza tryb „orto”.

•      Shift + LKM – zaznacza kolejno wskazywane obiekty.

•      Ctrl + LKM (klikniecie) – pokazuje wskazany obiekt w drzewie projektu.

•      Ctrl + LKM (ciągnięcie) – zaznaczanie obiektów oknem przecinającym lub obejmującym a także grupowe zaznaczanie grup w oknie zależności grup obciążeń.

•      Ctrl + Shift + LKM (ciągnięcie) – odznaczanie zaznaczonych obiektów oknem przecinającym lub obejmującym.

•      Ctrl + kursory – w trybie śledzenia przełącza dokładność podanego domiaru z „cm” na „mm” i odwrotnie.

•      PKM (prawy klawisz myszki) – w trybie wprowadzania elementu powoduje chwilową blokadę kursora; kolejne kliknięcie powoduje zwolnienie blokady.

•      PKM (ciągnięcie) – przesuwanie układu.

•      ESC – w trybie działania funkcji – szybkie wyjście z funkcji.

•      ESC -  szybkie odznaczenie zaznaczonych elementów.

•      Klawisze kursorów – przełączają widok płaszczyzny głównej we wskazanych kierunkach.

•      Shift + Klawisze kursorów – przesuwają aktualny widok układu we wskazanych kierunkach.

•      Klawisze kursorów – w trybie wprowadzania elementu z wykorzystaniem przyciągania (zwłaszcza dla punktu „bliski”) pozwalają na precyzyjne ustawienie położenia na pręcie z dokładnością do 1 mm lub 1 cm.

•      Rolka myszki  - zoomowanie na centralny punkt układu.

O ile nie jest zaznaczone inaczej skróty LKM i PKM oznaczają pojedyncze kliknięcie lewego lub prawego klawisza myszki. Ciągnięcie polega na wciśnięciu lewego lub prawego klawisza myszki i jej przesuwanie.

Szczegółowe dane związane z operacjami na prętach, węzłach i podporach umieszczono na zakładce Geometria. Pozostałe zakładki to Obciążenia, Wyniki i Wymiarowanie. Na zakładce Obciążenia wprowadzane i edytowane są wartości obciążeń prętowych i węzłowych. Zakładka Wyniki zawiera funkcje dotyczące prezentacji wyników obliczeń statycznych na ekranie, a zakładka Wymiarowanie wyniki wymiarowania zbiorczego. Zawartość poszczególnych zakładek programu przedstawiona jest na rysunku poniżej:

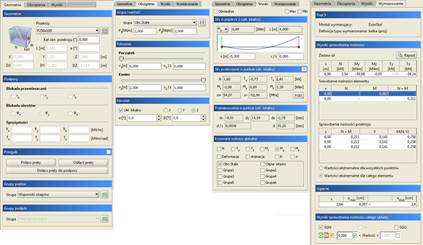

Rys. 2.5 Zakładki programu
