Edycja przekrojów o zmiennej geometrii

Edycja przekrojów o zmiennej geometrii odbywa się w oknie  Edytora przekroju, analogicznie jak w przypadku pozostałych przekrojów. Jednak sam wygląd okna  Edycji przekrojów różni się nieznacznie w przypadku profili zmiennych. Główną część okna zajmują dwa widoki przekroju, przedstawiające widok przekroju początku pręta (górny) i końca (dolny). Po lewej i prawej stronie widoków przekroju umieszczono Wymiary przekroju i jego Parametry geometryczne, które zawsze jednocześnie wyświetlane są dla początku albo końca pręta. O tym, które parametry aktualnie są wyświetlane, decyduje to, który z profili jest w danej chwili zaznaczony. Zaznaczenie to sygnalizowane jest pociemnionym podświetleniem przekroju pręta i pogrubionym napisem Początek lub Koniec pręta. Pod listą wymiarów przekroju widoczną z lewej strony okna umieszczony jest wybór aktualnego Parametru zmienności. Lista dostępnych parametrów zmienności przekroju dostosowana jest do aktualnie edytowanego typu przekroju. Wybór parametru zmienności, np. wysokości przekroju „h”, mówi o tym, że wartość tego parametru może być ustawiona inna dla początku i końca pręta (pozostałe parametry dla obu końców ustawione są zawsze tak samo). W przypadku niektórych typów przekrojów mamy do dyspozycji tzw. parametry synchroniczne, które zmieniają się jednocześnie według takiej samej proporcji. Chodzi tu o takie np. parametry, jak grubości lub szerokości obu półek dwuteownika. W przypadku gdy wyjściowo mamy np. do czynienia z dwuteownikiem o takiej samej szerokości obu półek oraz gdy parametr zmienności ustawimy na szerokość półek dwuteownika, zmiana jednej półki dwuteownika będzie skutkowała identyczną zmianą szerokości drugiej półki. W przypadku gdy wyjściowo półki są różnej szerokości i parametr zmienności ustawimy na szerokość półek dwuteownika, wówczas zmiana szerokości jednej półki będzie skutkowała zmianą szerokości drugiej w ten sposób, aby zostały zachowane takie same proporcje szerokości odpowiednich półek między początkiem i końcem pręta.

Poniżej pola wyboru Parametru zmienności znajduje się przycisk Zamień końce pręta, którego każdorazowe wciśnięcie powoduje zamianę przekrojów przypisanych odpowiednio do początku i końca pręta. Dostęp do tej funkcji możliwy jest jeszcze z trzech miejsc w programie: z okna  Managera przekrojów, z drzewa projektu dla przekrojów zmiennych oraz z menu kontekstowego prawego klawisza myszki dla zaznaczonych prętów, do których został przypisany przekrój zmienny. W przypadku   Managera przekrojów funkcja  Zamień końce pręta pojawia się tylko dla przekrojów o zmiennej geometrii i zamienia przekroje przypisane do końców pręta bez zmiany nazwy profilu. W menu podręcznym funkcja ta działa różnie na pręty, w zależności od tego czy w układzie zaznaczone są wszystkie pręty o danym przekroju zmiennym czy tylko ich część. W tym drugim przypadku tworzona jest kopia przekroju zmiennego o zmienionej nazwie i dla niej zamieniane są przekroje na końcach pręta.

Dla przekrojów o zmiennej geometrii niedostępne są niektóre funkcje edycyjne dostępne dla zwykłych przekrojów, takie jak:

•      dołączanie innego przekroju z biblioteki,

•      dołączanie profili wczytywanych z pliku DXF,

•      wstawianie kopii przekroju,

•      obracanie przekroju względem układu lokalnego,

•      docinanie przekroju,

•      obracanie (wyrównywanie) przekroju o kąt między osiami lokalnego układu współrzędnych i osiami głównymi (w niektórych przypadkach może on być inny dla początku i końca przekroju zmiennego).

Dla przekrojów o zmiennej geometrii dostępne są funkcje:

•      obrotu początku i końca przekroju o taki sam dowolny kąt względem układu lokalnego,

•      odbicia lustrzanego przekroju względem poziomej i pionowej osi lokalnej, bez pozostawiania wyjściowej kopii (brak możliwości wykonywania złożeń).

Wykonanie raportu z okna  Edycji przekroju dla przekrojów o zmiennej geometrii sprowadza się dowykonania dwóch kartek raportu, zawierających osobno wymiary i  parametry początku i końca pręta o zmiennej geometrii.

Widok i poprawność ułożenia przekroju zmiennego wprowadzonego do układu można zawsze sprawdzić na szczegółowym widoku 3D.

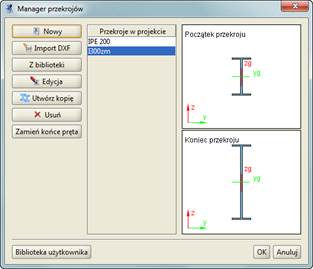

Rys. 4.12 Widok przekroju zmiennego w Managerze przekrojów

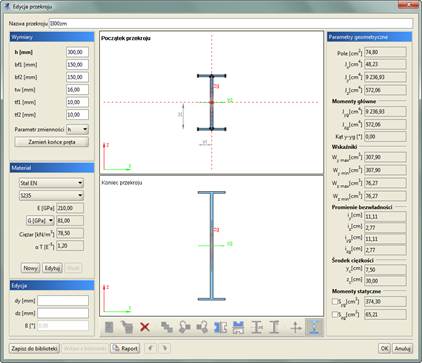

Rys. 4.13  Widok okna Edycji przekroju dla przekroju

o zmiennej geometrii

Uwaga:

Dla przekrojów o zmiennej geometrii w Edytorze przekrojów niedostępna jest opcja obrotu przekroju względem układu lokalnego pręta (kąt β).
