Każda operacja modyfikacji prętów (lub ich węzłów), do których przyłożono obciążenie powierzchniowe, polegająca na zmianie ich lokalizacji przez: usunięcie, kopiowanie, przesunięcie, odsunięcie, obrót, odbicie, wydłużenie, dzielenie lub scalanie prętów, zmianę współrzędnych węzłów itp. spowoduje wyświetlenie komunikatu, że operacja taka jest niedopuszczalna dla obciążeń powierzchniowych i ulegną one rozbiciu, usunięciu lub operacja ta będzie anulowana (zależnie od wyboru użytkownika).
Rys. 7.40 Komunikat przy próbie edycji prętów
z obciążeniem powierzchniowym
Dla prętów, do których przyłożono obciążenie powierzchniowe, nie jest również dostępna opcja zamiany pręta na cięgno. Może się również zdarzyć, że skutkiem działania powyżej opisanych operacji na prętach nieobciążonych powierzchniowo, a także funkcji weryfikacji i oczyszczania lub kopiowania przez schowek, będzie próba modyfikacji innych prętów, na których występuje obciążenie powierzchniowe. Wówczas również pojawi się komunikat o konieczności usunięcia lub rozbicia obciążenia powierzchniowego lecz bez możliwości anulowania operacji.
Rys. 7.41 Komunikat dla operacji modyfikujących pręty
z przyłożonym obciążeniem powierzchniowym
Aby powrócić do stanu wyjściowego
sprzed operacji, należy ją zakończyć (wybierając opcję
Rozbij lub Usuń), a następnie wykonać funkcję
Cofnij. Stąd wniosek, że obciążenia powierzchniowe,
analogicznie jak obciążenia ruchome, powinny być wprowadzone do projektu pod
koniec prac nad modelem, po pełnym określeniu jego geometrycznych kształtów,
oczyszczeniu
i weryfikacji. Obciążenia powierzchniowe nie biorą również
udziału w typowych operacjach edycyjnych na modelu, takich jak: kopiowanie,
przesuwanie, odsuwanie, obrót, odbicia lustrzane itp. Obciążenie powierzchniowe
można jedynie usunąć, rozbić lub wprowadzić je powtórnie. Podobne ograniczenia
nałożone są na obciążenia węzłowe i prętowe powstałe na skutek rozkładu
obciążenia powierzchniowego na przypisane do niego pręty. Do momentu rozbicia
obciążenia powierzchniowego przypisane do niego obciążenia prętowe i węzłowe nie
egzystują samodzielnie w modelu, lecz są silnie powiązane
z zadanym
obciążeniem powierzchniowym. Można je usunąć z modelu tylko przez usunięcie
całego obciążenia powierzchniowego. Takich obciążeń nie ma również na listach,
przy grupowej lub indywidualnej edycji obciążeń prętowych i węzłowych.
W przypadku przypisania
obciążenia powierzchniowego do grupy obciążeń typu „multi”, w trakcie obliczeń
obciążenia rozłożone na poszczególne pręty będą wariantowane po tych prętach,
tak jak dla zwykłych obciążeń prętowych zadanych w grupie „multi”. Jednak w
przypadku próby rozbicia grupy „multi”, rozbiciu na zwykłe obciążenia będą
podlegać również wszystkie obciążenia powierzchniowe przypisane do tej grupy.
Próba rozbicia grupy „multi”,
w której zadano obciążenia powierzchniowe,
poprzedzona będzie komunikatem o konieczności równoczesnego rozbicia tych
obciążeń powierzchniowych.
Obciążenia powierzchniowe
widziane są w strukturze drzewa danego projektu jako jego odrębna gałąź: Obciążenia
powierzchniowe. Składa się ona
z kolejno wyszczególnionych grup
obciążeń i ich podgałęzi, opisanych nazwami zadanych w projekcie obciążeń
powierzchniowych, które następnie zawierają podstawowe cechy takiego obciążenia,
jak np.: typ, wartość i kierunek obciążenia, grupę obciążeń, pole powierzchni
obszaru obciążeń, liczbę elementów rozkładu czy też listę prętów, do których
przyłożono obciążenie.
W menu kontekstowym dostępnym z prawego klawisza
myszki dla obciążeń powierzchniowych w „drzewie projektu” dostępne są funkcje:
Usuń i
Rozbij, a dla
pojedynczego obciążenia również funkcja
Właściwości.
Funkcja
Usuń usuwa z modelu
wybrane obciążenie powierzchniowe (analogicznie jak klawisz Delete
przy zaznaczonym obciążeniu) wraz
z przypisanymi do niego obciążeniami
prętowymi i węzłowymi, otrzymanymi na skutek rozkładu. Użycie funkcji Rozbij spowoduje
usunięcie obciążenia powierzchniowego z modelu i zastąpienie go adekwatną listą
zwykłych obciążeń prętowych i węzłowych wynikłych z rozkładu obciążenia
powierzchniowego. Funkcja
Właściwości pozwala na
ponowne wejście do okna obciążeń powierzchniowych i edycję: typu, wartości
obciążenia powierzchniowego, jego kierunku, zwrotu, przypisania do grupy
obciążeń, dokładności rozdziału, typu rozdziału, a także zmianę obszaru
obciążenia i ponowny podgląd rozkładu. W trybie edycji obciążeń
powierzchniowych nie da się zmienić listy prętów przypisanych do danego
obciążenia powierzchniowego. Aby to zrobić, należy wprowadzone obciążenie
powierzchniowe usunąć i wprowadzić je ponownie dla zmienionej listy prętów. W
drzewie projektu do każdego obciążenia powierzchniowego przypisane są znaczniki
jego zaznaczania w modelu. Znaczniki takie są również dostępne dla każdej listy
prętów obciążenia powierzchniowego, co pozwala szybko zadać kilka obciążeń
powierzchniowych dla tej samej listy prętów.
Rys. 7.42 Menu kontekstowe prawego klawisza myszki
dla obciążeń powierzchniowych
Analogiczna lista funkcji
(zamiast Właściwości jest funkcja
Edytuj) dostępna jest
dla zaznaczonego obciążenia powierzchniowego (jednego lub wielu, gdy nie są
zaznaczone inne elementy modelu) na głównym ekranie graficznym, w menu
kontekstowym prawego klawisza myszki. W tym przypadku lista ta rozbudowana jest
o dodatkową funkcję
Przesuń, która pozwala
na nieprecyzyjne przesunięcie tafli obciążenia powierzchniowego tylko w kierunku
działania obciążenia (niezależnie od wskazanego wektora przesunięcia).
Przesunięcie to ma charakter czysto wizualny, bez jakiegokolwiek wpływu na
obciążenie powierzchniowe i jego rozkład. W przypadku gdy po przesunięciu tafli
obciążenia zostanie zmieniony kierunek działania obciążenia, tafla zostanie
odrysowana ponownie w położeniu wyjściowym (na zadanej płaszczyźnie obciążenia)
i ewentualnie będzie wymagała ponownego przesunięcia w zmienionym kierunku
obciążenia. Zaleca się raczej nie przesuwać obciążeń powierzchniowych zadanych
prostopadle do połaci dachowych (np. obciążenie wiatrem), gdyż w złożonych
konstrukcjach dachowych można
w ten sposób pogorszyć czytelność całego
modelu. Ponieważ symbol obciążenia powierzchniowego w postaci tafli nie jest
bezpośrednio związany z modelem (zwłaszcza po jego przesunięciu) i widok
całości układu nie jest do niego skalowany, w skrajnym przypadku można
przesunąć go na taką odległość, że przestanie być widoczny w obszarze
roboczym projektu, w dowolnym jego powiększeniu. Wówczas do dyspozycji
użytkownika pozostanie jedynie reprezentacja obciążenia powierzchniowego w
postaci obciążeń skupionych w węzłach i ciągłych na prętach, odpowiadających
temu obciążeniu, które są zawsze widoczne. Z niewłaściwego przesunięcia tafli
można się zawsze wycofać ogólną funkcją Cofnij.
W menu kontekstowym prawego klawisza myszki dla zaznaczonego obciążenia powierzchniowego wprowadzono możliwość wstawienia jego kopii. Wprowadzona w ten sposób kopia obciążenia powierzchniowego jest identyczna co do wartości, rozkładu i listy przypisanych prętów do obciążenia kopiowanego. Różni się wstępnie od niego nazwą i przesunięciem równoległym tafli kopiowanego obciążenia. Opisaną funkcję można wykorzystać np. do łatwego zdublowania obciążenia wiatrem na danej połaci i zmodyfikowania tak otrzymanej kopii na obciążenie od ciężaru własnego pokrycia (przeważnie ta sama lista prętów i kształt powierzchni obciążenia – wystarczy zmienić wartość, kierunek i nazwę obciążenia oraz przypisanie do właściwej grupy obciążeń funkcją Edytuj obciążenie powierzchniowe). W analogiczny sposób możliwa jest również zamiana odwrotna. Warunkiem prawidłowego wykorzystania funkcji kopiowania obciążenia powierzchniowego jest zachowanie w przypadku obu obciążeń tej samej listy prętów na które działa obciążenie oraz tej samej płaszczyzny działania obciążenia (np. płaszczyzny danej połaci). W trakcie edycji możemy bez konieczności usuwania obciążenia zmieniać jego: wartość, kierunek, nazwę, przypisanie do grupy obciążeń, powierzchnię działania oraz parametry rozkładu, przy czym zmiana ostatnich dwóch parametrów wymaga ponownego wykonania rozkładu obciążenia na poszczególne pręty.
Menu kontekstowe prawego klawisza myszki dla obciążeń powierzchniowych wywołane może być tylko wówczas, gdy zaznaczone jest jedno lub kilka obciążeń powierzchniowych i nie zaznaczone są inne elementy modelu.
W odróżnieniu od pozostałych
obciążeń obciążenie powierzchniowe ma podwójną reprezentację graficzną widoczną
na głównym ekranie graficznym. Jest to z jednej strony tafla obciążenia
powierzchniowego w kształcie graniastosłupa o skalowanej wysokości zależnej od
wartości przyłożonego obciążenia, założona na płaszczyźnie obciążenia oraz
związane z nią siły skupione
i obciążenia ciągłe przyłożone na wybranych
prętach układu. Selekcja jednego z tych elementów (nawet pojedynczego obciążenia
ciągłego na pręcie lub skupionego, powstałego automatycznie po rozkładzie)
powoduje zawsze wybór wszystkich elementów danego obciążenia powierzchniowego
(elementy składowe obciążenia powierzchniowego są do momentu jego rozbicia
nierozdzielne).
Grubość tafli obciążeń
powierzchniowych może być skalowana w oknie Właściwości
projektu analogicznie jak i inne obciążenia prętowe i węzłowe.
Tafla obciążenia powierzchniowego
jest chwilowo niewidoczna w przypadku, gdy ukryte zostaną wszystkie pręty, na
które dokonany jest rozkład tego obciążenia. W każdym innym przypadku tafla ta
będzie widoczna, chyba że dla aktualnej zakładki wyłączona jest widoczność
obciążeń powierzchniowych w oknie Ustawień
programu.
Obciążenia prętowe i węzłowe powstałe na skutek rozkładu obciążenia powierzchniowego nie mogą być edytowane grupowo, nie będą również widoczne przy edycji obciążeń poszczególnych prętów lub węzłów. Analogicznie nie będą one dostępne przy filtrowaniu pojedynczych obciążeń prętowych i węzłowych, mogą być filtrowane tylko jako całe obciążenie powierzchniowe.
Zadane obciążenie powierzchniowe wraz z przypisanym do niego rozkładem na poszczególne pręty i węzły zapisywane jest w pliku modelu.
Przykładowe obciążenia powierzchniowe wraz z obciążeniami przyłożonymi na pręty po rozkładzie przedstawiono poniżej:

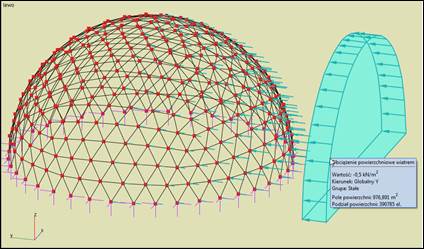

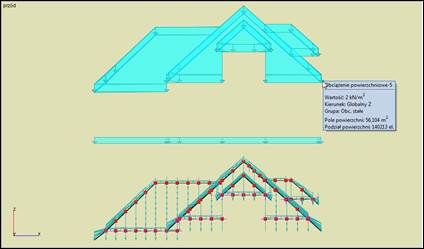

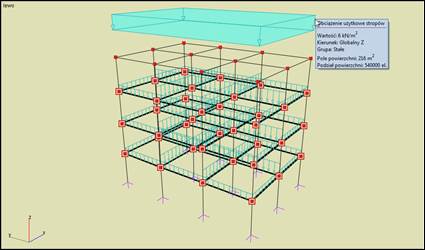

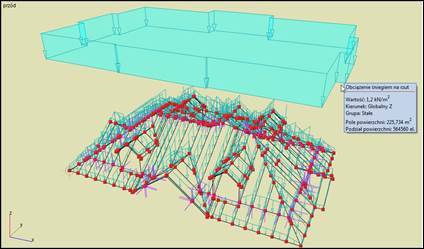

Rys. 7.43 Przykłady zadanych obciążeń powierzchniowych
