Grup prętów i elementów
wymiarowych.W wersji 6.0 programu znacznie rozbudowane zostało okno
definiowania Grup prętów i elementów
wymiarowych.

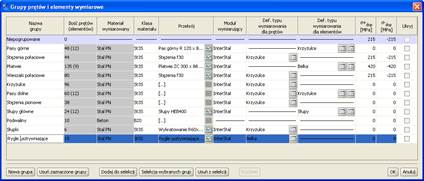

Rys. 14.7 Okno edycji grup prętów i elementów wymiarowych
W dolnej części okna usytuowano
przyciski pozwalające tworzyć i usuwać grupy prętów, a także dodawać i usuwać
selekcję poszczególnych grup prętów. Z prawej strony na dole umieszczono
przyciski OK i Anuluj, akceptujące lub pomijające
wprowadzone w oknie zmiany. Pozostałą część okna stanowi rozbudowana tabelka, w
której pola białe przewidziane są do edycji, a pola szare są polami
informacyjnymi. Dodatkowo w niektórych kolumnach dostępne są ikony przycisków
wywołujących: Edytor przekrojów, Edytor elementów
w grupie
prętów i Edytor typów wymiarowania. Pierwsza i dwie
ostatnie kolumny są polami edycyjnymi umożliwiającymi wpisanie właściwej nazwy
lub wartości. W pozostałych kolumnach edycyjnych użytkownik ma możliwość zmiany
zawartości pola przez odpowiedni wybór z listy. Grupa prętów
Niepogrupowane jest wyróżniona kolorystycznie jako grupa
nieusuwalna, dla której niedostępna jest zmiana nazwy. W grupie tej będą
definiowane wszystkie nowe pręty, w przypadku gdy nie są zdefiniowane inne grupy
użytkownika. Kolejno w tabeli zamieszczono następujące kolumny:
•Nazwa grupy – dowolna nazwa identyfikująca grupę prętów, określona przez użytkownika. Wyjątek stanowi grupa Niepogrupowane, która jest nieusuwalna i nie można zmienić jej nazwy.
•Ilość prętów (elementów) – w kolumnie program podaje łączną ilość prętów wchodzących w skład grupy, a w nawiasie ilość elementów wymiarowych zdefiniowanych w grupie.
•Materiał wymiarowany – program podaje rodzaj materiału, z jakiego wykonane są pręty w grupie. W przypadku gdy w danej grupie prętów znajdują się pręty (elementy) wykonane z różnych materiałów, wyświetlony będzie znak […] i grupa taka nie będzie mogła być wymiarowana zbiorczo.
•Klasa materiału – w kolumnie podana jest klasa materiału, która
będzie uwzględniona przy wymiarowaniu. W przypadku gdy w danej grupie prętów
znajdują się pręty (elementy) wykonane z materiałów o różnych klasach,
wyświetlony będzie znak […]. Użytkownik może przez wybór z listy
zmienić klasę materiału dla wszystkich prętów
i elementów w danej grupie.
Jeśli zmieniamy klasę materiału i nie zmieniamy przekroju, a przekrój ten jest
wykorzystywany również
w innej grupie prętów, program tworzy w projekcie
kopię przekroju ze zmienioną klasą.
•Przekrój – w kolumnie podana jest nazwa przekroju, jeśli wszystkie
pręty w danej grupie mają taki sam przekrój. W innym przypadku wyświetlany jest
znak […]. Użytkownik może przypisać wszystkim prętom i elementom w
grupie nowy przekrój przez wybór z listy przekrojów zdefiniowanych w projekcie
lub rozpocząć edycję wybranego przekroju przez kliknięcie na ikonce
Edytora przekrojów.
W przypadku próby edycji przekroju, który
jest również używany
w innej grupie prętów, tworzona jest w projekcie jego
kopia z kolejnym numerem w nazwie i na niej odbywa się edycja. W ten sposób
program zabezpiecza projekt przed nieprzewidywalnymi zmianami
w modelu.
•Moduł wymiarujący – użytkownik może wybrać z listy dostępny dla danego typu materiału moduł wymiarujący.
•Definicja typu wymiarowania dla prętów – użytkownik może dla wszystkich prętów w grupie przypisać z listy charakterystyczny dla danego modułu wymiarującego typ wymiarowania. Przez kliknięcie na ikonce Edytora typów wymiarowania można zdefiniować nowy typ i przypisać go do danej grupy prętów. Ikona ta uruchamia edytor charakterystyczny dla danego modułu wymiarującego. W kolumnie tej użytkownik może również wybrać z listy opcję Brak wymiarowania. Wówczas wszystkie pręty w danej grupie będą pominięte przy wymiarowaniu zbiorczym.
•Definicja typu wymiarowania dla elementów – użytkownik może dla wszystkich elementów wymiarowych w grupie przypisać z listy charakterystyczny dla danego modułu wymiarującego typ wymiarowania. Przez kliknięcie na ikonce Edytora typów wymiarowania można zdefiniować nowy typ i przypisać go do elementów w danej grupie prętów. Ikona ta uruchamia edytor charakterystyczny dla danego modułu wymiarującego. W kolumnie tej użytkownik może również wybrać z listy opcję Brak wymiarowania.Wówczas wszystkie elementy w danej grupie będą pominięte przy wymiarowaniu. Wciskając ikonkę Elementów wymiarowych w danej grupie, wywołujemy dodatkowe okno edycji elementów wymiarowych dla tej grupy (Lista złożonych elementów wymiarowych dla danej grupy), które pozwala między innymi przypisać każdemu elementowi inny typ wymiarowania.

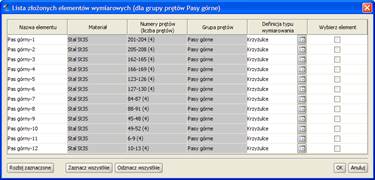

Rys. 14.8 Lista tworzonych elementów wymiarowych
•σ(+)dop [MPa] – dopuszczalna wytrzymałość materiału prętów w danej grupie na rozciąganie, uwzględniana jedynie przy szacunkowym sprawdzaniu przekroczenia normalnych naprężeń sprężystych.
•σ(-)dop [MPa] – dopuszczalna wytrzymałość materiału prętów w danej grupie na ściskanie, uwzględniana jedynie przy szacunkowym sprawdzaniu przekroczenia normalnych naprężeń sprężystych.
•Ukryj – kolumna zawierająca znacznik ukrycia danej grupy prętów
w projekcie.
