W aktualnej wersji programu wprowadzono możliwość edycji z poziomu „drzewa” projektu, parametrów większości elementów zdefiniowanego układu. Poszczególne funkcje edycyjne dostępne są z menu kontekstowego prawego klawisza myszki w momencie, gdy jej kursor ustawiony jest nad odpowiednim elementem „drzewa projektu”. Rozbudowano również zakres informacji dostępnych w „drzewie projektu” o:
•W gałęzi Profile – informacje dotyczące większości charakterystyk geometrycznych przekroju (łącznie ze wskaźnikami plastycznymi), dla przekrojów zmiennych podane osobno dla początku i końca pręta.
•W gałęzi Pręty – informacje dotyczące sposobu dojścia pręta w węźle początkowym i końcowym.
•W gałęzi Pręty umożliwiono zaznaczanie w „drzewie” całej grupy prętów, analogicznie jak w gałęzi Grupy prętów.
•W gałęzi Grupy obciążeń dodano parametr Widoczna/Niewidoczna (niewidocznej grupy nie można zaznaczyć w „drzewie projektu”).

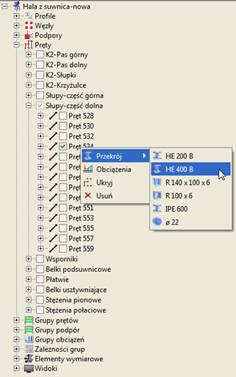

Przykład wywołania menu podręcznego edycji z poziomu „drzewa projektu” przedstawiono poniżej:
Rys. 6.4 Edycja elementów z poziomu „drzewa projektu”
Z poziomu „drzewa projektu” można edytować następujące elementy: profile przekroju, węzły i podpory, niektóre parametry prętów, grupy prętów, grupy obciążeń, kombinacje użytkownika, zależności grup obciążeń zmiennych, elementy wymiarowe, widoki i wymiary. W większości przypadków tak wywołane funkcje edycyjne wykonują bezpośrednie działanie lub przełączają użytkownika do odpowiedniego, istniejącego okna, odpowiedzialnego za ustawienie parametrów wskazanego elementu. W przypadku edycji właściwości węzłów i podpór, która dotychczas była możliwa jedynie na zakładce Geometria, dodano odpowiednie okno edycyjne. Poniżej w tabeli przedstawiono poszczególne elementy i przypisane do nich dostępne funkcje edycyjne wraz z opisem działania funkcji:
|
Gałąź drzewka (menu) |
Dostępne pozycje menu |
Opis działania funkcji |
|
Profile à (konkretny profil)
|
Właściwości
|
Otwiera okno Edycji profilu na wybranym profilu. |
|
Usuń |
Usuwa profil z projektu. | |
|
Zamień końce pręta (opcjonalnie) |
Zamienia początkowy i końcowy przekrój pręta dla przekrojów o zmiennej geometrii. | |
|
Węzły à (konkretny węzeł)
|
Właściwości |
Otwiera nowe okno umożliwiające edycję współrzędnych węzła. |
|
Usuń |
Usuwa węzeł z projektu (wraz ze schodzącymi się w nim prętami). | |
|
Podpory à (konkretna podpora)
|
Właściwości |
Otwiera nowe okno umożliwiające edycję współrzędnych
rx, ry, rz, φx, φy, φz, kx, ky, kz, fx, fy, fz,. |
|
Obciążenia (opcja) |
Otwiera okno edycyjne Obciążenia węzła podporowego dla danej podpory. | |
|
Usuń |
Likwiduje podporę w danym węźle (bez jego usunięcia). | |
|
Pręty à (konkretna grupa prętów)
|
Przekrój > (rozwijalna lista) |
Pozwala na przypisanie do wszystkich prętów w grupie wybranego profilu z listy. |
|
Utwórz cięgno/Usuń cięgno (opcja) (przełącznik) |
Ustawia lub usuwa dla wszystkich prętów w grupie typ cięgno (dostępna, jeśli wszystkie są tego samego typu). | |
|
Ukryj/Pokaż (przełącznik) |
Ukrywa lub pokazuje grupę prętów w układzie. | |
|
Usuń |
Usuwa z projektu wszystkie pręty zawarte w danej grupie prętów bez usuwania nazwy grupy. | |
|
Pręty à (konkretna grupa prętów) à (konkretny pręt)
|
Przekrój > (rozwijalna lista) |
Pozwala na przypisanie do pręta innego profilu z listy. |
|
Utwórz cięgno/Usuń cięgno (opcja) (przełącznik) |
Ustawia lub usuwa dla danego pręta typ cięgno (dostępna jeśli pręt jest dwuprzegubowy). | |
|
Obciążenia (opcja) |
Otwiera okno edycyjne Obciążenia pręta dla danego pręta. | |
|
Wymiarowanie > (opcjonalna lista) |
Pozwala na przejście do wymiarowania danego pręta. | |
|
Ukryj/Pokaż (przełącznik) |
Ukrywa lub pokazuje pręt | |
|
Usuń |
Usuwa pręt z projektu. | |
|
Grupy prętów à (konkretna grupa prętów)
|
Właściwości |
Otwiera okno edycyjne Grup prętów i elementów wymiarowych na danej grupie prętów. |
|
Usuń |
Usuwa zdefiniowaną grupę prętów z układu (bez usuwania samych prętów). | |
|
Grupy podpór à (konkretna grupa podpór)
|
Właściwości |
Otwiera okno edycyjne Grup podpór na danej grupie podpór. |
|
Usuń |
Usuwa zdefiniowaną grupę podpór z układu (bez usuwania samych podpór). | |
|
Grupy obciążeń à (konkretna grupa obciążeń)
|
Właściwości |
Otwiera okno edycyjne Grupy obciążeń na zaznaczonej grupie obciążeń. |
|
Aktywna/Nieaktywna (przełącznik) |
Ustawia grupę obciążeń jako aktywną lub nieaktywną. | |
|
Widoczna/Niewidoczna (przełącznik) |
Ustawia grupę obciążeń jako widoczną lub niewidoczną. | |
|
Usuń |
Usuwa grupę obciążeń wraz ze wszystkimi obciążeniami zdefiniowanymi w tej grupie. | |
|
Kombinacje użytkownika à (konkretna kombinacja)
|
Właściwości |
Otwiera do edycji okno Kombinacji użytkownika. |
|
Usuń |
Usuwa daną kombinację | |
|
Zależności grup
|
Właściwości |
Otwiera do edycji okno Zależności grup obciążeń. |
|
Elementy wymiarowe à (konkretna grupa prętów)
|
Właściwości |
Otwiera okno edycyjne Listy złożonych elementów wymiarowych. |
|
Rozbij |
Rozbija elementy wymiarowe na pręty w danej grupie prętów (usuwa element z projektu). | |
|
Elementy wymiarowe à (konkretna grupa prętów) à (konkretny element wymiarowy)
|
Właściwości |
Otwiera okno edycyjne Listy złożonych elementów wymiarowych na danym elemencie. |
|
Zmień nazwę |
Otwiera okienko edycji Zmień nazwę elementu wymiarowego. | |
|
Rozbij |
Rozbija element wymiarowy na pręty (usuwa element z projektu). | |
|
Widokià (konkretny widok użytkownika)
|
Usuń |
Likwiduje wszystkie widoki (dla gałęzi głównej) lub zaznaczony widok |
|
Zmień nazwę |
Otwiera okienko edycji Zmień nazwę widoku użytkownika. | |
|
Wymiaryà (konkretny typ wymiarów: poziome, pionowe, równoległe)
|
Usuń |
Likwiduje wszystkie wymiary (dla gałęzi głównej) lub zaznaczonego typu. |
|
Obciążenia powierzchniowe à (konkretna obciążenie powierzchniowe w podziale na grupy obciążeń)
|
Właściwości |
Otwiera okno edycyjne Obciążenia powierzchniowego dla wybranego obciążenia. |
|
Rozbij |
Rozbija dane obciążenie powierzchniowe na odpowiadające mu zwykłe obciążenia prętowe i węzłowe. | |
|
Usuń |
Usuwa z modelu dane obciążenie powierzchniowe wraz
|
Podczas edycji elementów z
„drzewa projektu” należy zwrócić uwagę,
w jakiej głównej gałęzi „drzewa”
jesteśmy, bo właśnie tych elementów będzie zawsze dotyczyła edycja, niezależnie
od tego dla jakiej podgałęzi czy elementu wywołano edycję. I tak na przykład
będąc w gałęzi Pręty, klikając prawym klawiszem na wybranej
Grupie prętów i wybierając opcję Usuń będziemy
usuwać z układu wszystkie pręty znajdujące się w danej grupie, natomiast sama
grupa nie ulegnie usunięciu (pozostanie pusta). Zupełnie inny efekt otrzymamy,
będąc w gałęzi głównej Grupy prętów lub Grupy
podpór, klikając tu prawym klawiszem na wybranej Grupie
prętów/podpór i wybierając opcję Usuń - będziemy
usuwać z układu wskazaną grupę prętów/podpór, bez usuwania samych prętów/podpór
z układu (pręty i podpory zostaną przydzielone do domyślnej grupy
Niepogrupowane).
Przed zastosowaniem funkcji Usuń dla prętów i węzłów pojawi się komunikat proszący użytkownika o potwierdzenie operacji, a po jego wykonaniu układ zostanie przenumerowany. Opcja usuwania prętów i węzłów dostępna jest jedynie dla elementów widocznych (nieukrytych).
Poniżej pokazano nowe okno edycji
własności dla węzłów i podpór dostępne
z menu kontekstowego prawego klawisza
myszki w „drzewie projektu”:
Rys. 6.5 Edycja węzłów podporowych
W przypadku edycji każdego z tych elementów wywoływane jest to samo okno, które posiada dwa widoki. Jeden, widoczny powyżej, pozwala na edycję współrzędnych oraz innych parametrów węzłów podporowych. Drugi, widoczny poniżej, pozwala jedynie na edycję współrzędnych węzłów niebędących podporami.
Rys. 6.6 Edycja węzłów
Zmianę widoku może użytkownik
wywołać w każdej chwili, przełączając odpowiednio górny znacznik:
Węzeł lub Węzeł podporowy. Takie rozwiązanie
umożliwia w każdym momencie utworzenie w dowolnym węźle podpory
i
odwrotnie, każdą podporę można zamienić w zwykły węzeł układu.

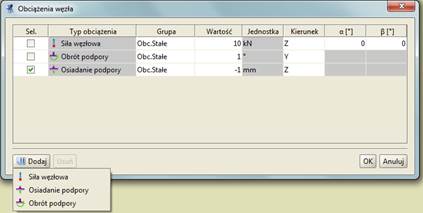

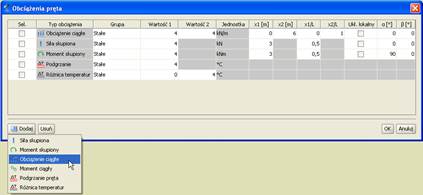

Poza oknem edycji parametrów węzłów i podpór, o parametry edycji rozbudowane są również okna Obciążeń dla pręta i węzła podporowego. Widok okien przedstawiono poniżej:
Rys. 6.7 Okna edycji obciążeń prętowych i węzłowych dla pojedynczego pręta, węzła lub węzła podporowego
Okna te, jak już wcześniej
opisano służą do selekcji pojedynczego obciążenia na pręcie lub w węźle. Opcja
ta jest istotna wówczas gdy obciążenia na pręcie lub w węźle pokrywają się i
trudno jest je wyselekcjonować graficznie. Okna te wyposażono w możliwości
edycji parametrów Obciążeń, łącznie z funkcją dodawania i usuwania
nowych obciążeń dla pojedynczego pręta, węzła lub podpory z poziomu okna
dialogowego. Znaczenie parametrów zawartych
w poszczególnych kolumnach okien
jest analogiczne do odpowiednich danych definiowanych na zakładce
Obciążenia, zależnie od typu dodawanego oddziaływania.
