Na zadanej powierzchni obciążenia
można nanieść obszary symbolizujące otwory w zadanym obszarze obciążenia. W tym
celu, będąc w oknie definicji obciążenia powierzchniowego, klikamy prawym
klawiszem myszki w dowolnym punkcie obszaru roboczego i z menu kontekstowego
wybieramy funkcję Wstaw otwór. Następnie
za pomocą myszki, punktów przyciągania oraz funkcji przesunięcia względnego
wskazujemy kolejne punkty konturu wprowadzonego otworu. Aby zdefiniować otwór w
obszarze obciążenia, użytkownik musi wprowadzić minimum trzy niewspółliniowe
punkty konturu otworu (w innym przypadku otwór nie zostanie zdefiniowany). Przy
definiowaniu konturu otworu obowiązują zasady analogiczne jak przy definiowaniu
konturu obszaru obciążenia. Po wprowadzeniu kolejnych punktów konturu otworu,
w celu zakończenia funkcji wstawiania otworu, wciskamy klawisz
Enter, ESC lub klikamy na ostatnio wprowadzonym
punkcie ponownie. Po wprowadzeniu otworu w obszarze obciążenia dalsza ewentualna
edycja konturu odbywa się analogicznie jak edycja konturu obszaru obciążenia.
Ponieważ powierzchnia zadanego otworu nakładana jest na obszar obciążenia
niezależnie dla każdego otworu, nie obowiązuje w programie sprawdzanie
prawidłowości relacji między zadanymi otworami, a także między otworami i
obszarem obciążenia. Skutkiem tego za prawidłowy kształt otworów odpowiada
użytkownik, a program nie ogranicza go przed zadaniem otworu w części lub
całości poza obszarem obciążenia lub otworów wzajemnie na siebie nachodzących.
Każdy wprowadzony w obszarze obciążenia otwór zmniejsza przy rozkładzie obciążeń
zdefiniowany obszar obciążenia o powierzchnię otworu, powierzchnię sumy
geometrycznej otworów w przypadku kilku rozdzielnych lub nakładających się
otworów oraz o fragmenty otworów, które pokrywają się z powierzchnią obciążenia,
w przypadku gdy otwór jedynie we fragmencie położony jest w obszarze obciążenia.
Wprowadzone przez użytkownika otwory
w obszarze obciążenia można w każdej
chwili usunąć funkcją Usuń
otwór, dostępną w menu kontekstowym prawego klawisza myszki, w oknie
edycji obciążenia powierzchniowego, a następnie wskazać otwór do usunięcia. Raz
wywołana funkcja usuwania otworów będzie działała dla wielu kolejno wskazywanych
otworów, do momentu przerwania jej działania klawiszem ESC.
Za pomocą otworów w obszarze obciążenia można dowolnie wycinać i kształtować ten obszar, jak również wstawiać w otwory obciążenia powierzchniowe o innej wartości (jako drugie obciążenie powierzchniowe). Poniżej przedstawiono przykład wykorzystania otworów w obszarze obciążenia. W dolnym okrągłym obszarze obciążenia wycięto cztery otwory, a górny obszar obciążenia, o większej wartości, rozcięto otworem na cztery części pasujące do otworów w dolnym obszarze obciążenia.

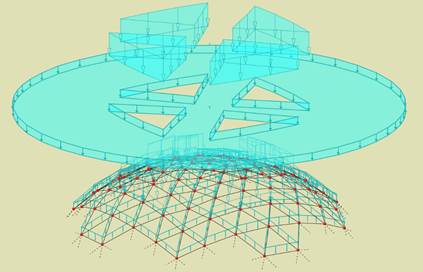

Rys. 7.37 Przykłady wykorzystania otworów zdefiniowanych
w obszarze obciążenia powierzchniowego
