Utwórz cięgno. Aby zdefiniować w układzie pręty
typu cięgno, należy zaznaczyć jeden lub kilka prętów dwuprzegubowych (które na
obu końcach mają przeguby momentowe) i z menu podręcznego prawego klawisza
myszki wybrać opcję Utwórz cięgno.

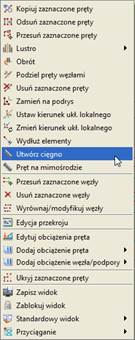

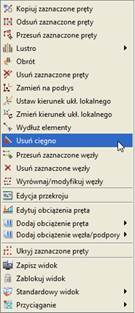

Rys. 8.1 Funkcje Utwórz i Usuń cięgno
Aby wybrany pręt mógł być
cięgnem, nie może występować na nim obciążenie przyłożone na długości pręta,
wyjątkiem są tu siły skupione w węzłach (przyłożone na końcach pręta) i
podgrzanie pręta. Po tej operacji obraz pręta
w układzie zmieni się z linii
ciągłej na linię punktową-przerywaną i element ten w czasie obliczeń (przy
włączonych obliczeniach dla cięgien) będzie traktowany jako cięgno przenoszące
jedynie siły rozciągające. Jeśli obliczenia dla cięgien będą wyłączone,
niezależnie od tego czy pręty są oznaczone jako cięgno, czy nie, będą przez
program traktowane jako zwykłe pręty (przenoszące ściskanie, rozciąganie,
ścinanie i zginanie).

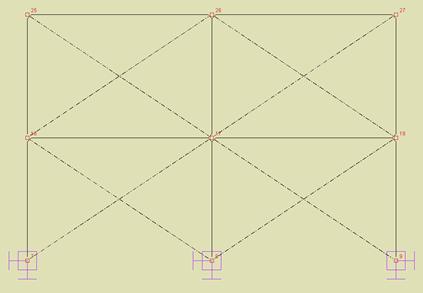

Rys. 8.2 Widok cięgien w układzie
