Okno
Właściwości
projektu zawiera podstawowe informacje o aktualnym projekcie
użytkownika. Można je w każdej chwili wywołać odpowiednią funkcja z menu
głównego Plik. W górnej części okna znajdują się główne informacje
o aktualnym projekcie, zamieszczone w grupie Projekt – takie jak:
Autor, Tytuł i Zestaw norm.

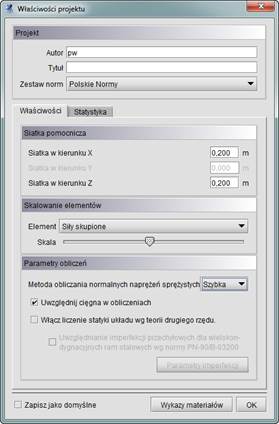

Rys. 3.66 Okno Właściwości projektu – zakładka Właściwości
Podawanie autora i tytułu
projektu nie jest obligatoryjne. Natomiast koniecznie przed rozpoczęciem
modelowania należy wybrać odpowiedni zestaw norm wg którego będzie wykonywany
projekt: Polskie Normy czy Normy Eurokodowe PN-EN.
Dlatego też po otwarciu nowego projektu, za każdym razem zostanie wywołane okno
Właściwości projektu, w
którym użytkownik powinien wybrać właściwy dla danego projektu zestaw
norm. Zaznaczając na dole okna znacznik Zapisz jako domyślne
i wciskając przycisk OK. zapiszemy aktualny stan okna Właściwości
projektu i tak będzie się on podpowiadał przy każdym ponownym wywołaniu
nowego projektu. Wybór normy decyduje o tym jakie klasy materiałów będą dostępne
w projekcie, w jaki sposób będzie wykonana kombinatoryka obciążeń i jakie moduły
wymiarujące będą dostępne w programie w ramach danego projektu. W przypadku
wczytania starszych projektów w których ustawione są w jednym projekcie klasy
materiałowe z różnych zestawów norm, po wczytaniu projektu, okno
Właściwości zostanie uruchomione automatycznie i użytkownik
zostanie zobligowany do wybrania tylko jednego z dostępnych zestawów norm.
Wówczas po dokonaniu wyboru, wszystkie przekroje używane w projekcie otrzymają z
założenia klasy materiałowe wybranego zestawu norm, te które były dotychczas,
gdy klasa materiału odpowiada wybranemu zestawowi norm, lub nowe domyślne w
przypadku konieczności zmiany klasy materiału. W takim przypadku po wciśnięciu
przycisku OK. w oknie Właściwości projektu,
zostanie wyświetlony odpowiedni komunikat informujący użytkownika o zmianie
materiałów i ustawieniu klas domyślnych dla zmienianych przekrojów. W każdej
chwili podczas pracy nad projektem można ponownie wejść do okna
Właściwości projektu zmienić zestaw norm obowiązujący dla
danego projektu. Taka zmiana będzie powodowała, że oprócz zmiany sposobu
budowania obwiedni w trakcie obliczeń, oraz zmiany dostępnych modułów
wymiarujących, zmianie ulegną wszystkie klasy materiałowe przypisane dotychczas
do przekrojów zdefiniowanych w projekcie (ustawione zostaną na klasy domyślne).
Aby projekt był wówczas poprawny, użytkownik powinien dla wszystkich
zdefiniowanych w projekcie przekrojów, ustawić ponownie prawidłową klasę
materiału.
W przypadku wykonywania operacji dołączania jednego projektu do drugiego sytuacja wygląda analogicznie jak przy wczytywaniu istniejącego projektu (składającego się z sumy łączonych projektów).
Poniżej w oknie Właściwości projektu
umieszczono dwie zakładki Właściwości i
Statystyka zawierające pozostałe informacje dotyczące projektu
(zapisywane w pliku projektu) i dane statystyczne dotyczące projektu.
Na zakładce Właściwości umieszczono kolejno wymiary oczek siatki pomocniczej, ustawienia dotyczące skali poszczególnych elementów projektu takich jak: obciążenia, podpory, wykresy, czcionki itp.
W celu poprawy czytelności
projektu na ekranie wprowadzono możliwość ustawiania wielkości etykiet i
czcionek w etykietach. Ustawienie to dotyczy zielonych etykiet wyświetlanych na
ekranie w czasie śledzenia i pomiaru odległości przy wprowadzaniu elementów
układu, a także etykiet z wynikami wymiarowania prętów i elementów na głównym
ekranie graficznym. Opcja ta dostępna jest w sekcji Skalowanie elementów
w oknie Właściwości
projektu.
Rys. 3.67 Ustawienie wielkości etykiet
Na końcu umieszczono parametry istotne w procesie obliczeń statycznych:
•wybór metody obliczania normalnych naprężeń sprężystych: Szybka, Zwykła, Dokładna,
•znacznik uwzględniania cięgien w obliczeniach (obliczenia prowadzone jak dla cięgien). Przy jego wyłączeniu program w trakcie obliczeń rozpoznaje cięgna jako zwykłe pręty. Przy włączonych obliczeniach dla cięgien, są one wykonywane iteracyjnie dla wybranych grup lub kombinacji z eliminacją możliwości ściskania cięgna.
•włączanie liczenia statyki układu według teorii II rzędu.

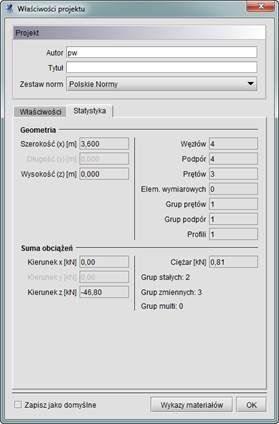

Rys. 3.68 Okno Właściwości projektu – zakładka Statystyka
Zakładka Statystyka zawiera podstawowe informacje statystyczne dotyczące zadanego modelu, takie jak:
•całkowite wymiary zewnętrzne zadanej konstrukcji,
•ilości: węzłów, podpór, prętów, grup prętów, typów przekrojów,
•sumę sił na poszczególne kierunki głównego układu współrzędnych, łącznie dla całego układu statycznego,
•całkowity ciężar własny konstrukcji,
•ilość zadanych grup obciążeń z podziałem na ich typy (stałych, zmiennych i multi).
W przypadku sumy obciążeń na poszczególne kierunki dla grup „multi” brana jest suma wszystkich podgrup wchodzących w skład tej grupy, a w przypadku grupy obciążenia ruchomego – jedna podgrupa odpowiadająca jednemu położeniu obciążenia ruchomego.
Wydruk raportu w formacie RTF zawierającego dane
statystyczne zawarte w oknie Właściwości projektu wraz z
widokiem 3D układu, można wykonać z okna
Widok 3D.
UWAGA:
Wyjątkowo w oknie Właściwości projektu górny przycisk z krzyżykiem (działający zwykle w pozostałych oknach dialogowych jak funkcja Anuluj) powoduje akceptację wprowadzonych w oknie zmian (działa analogicznie jak dolny przycisk OK.).
