Widoku 3D ich
reprezentacja graficzna przesunięta jest na krawędź zewnętrzną profili tak aby
były one widoczne dla użytkownika, natomiast należy pamiętać że w rzeczywistym
modelu obliczeniowym obciążenia te przyłożone są do osi elementu.W programie istnieje dodatkowy tryb wizualizacji układu. Jest to tryb szczegółowy, w którym nie są rysowane osie prętów, lecz rzeczywisty kształt ich przekrojów. Umożliwia to łatwą weryfikacje poprawności zadanych przekrojów. Dodatkowo pokazane są również wszystkie obciążenia oraz podpory.
Sterowanie widokiem układu prezentowanym w szczegółowej wizualizacji jest analogiczne do sterowania widokiem w głównym oknie programu (lewy przycisk myszy – obrót układu, prawy przycisk – przesuwanie układu, rolka myszki – powiększanie). Widok układu jest odświeżany po zamknięciu i ponownym otworzeniu okna szczegółowej wizualizacji 3D.
Zakres i formę wyświetlanych
elementów w szczegółowym widoku 3D można ustawić w oknie Ustawień
– dotyczy to takich elementów jak: pręty, podpory obciążenia ciągłe i skupione,
tło i podłoże. W przypadku wyświetlania obciążeń ciągłych i skupionych w Widoku 3D ich
reprezentacja graficzna przesunięta jest na krawędź zewnętrzną profili tak aby
były one widoczne dla użytkownika, natomiast należy pamiętać że w rzeczywistym
modelu obliczeniowym obciążenia te przyłożone są do osi elementu.
Po wykonaniu obliczeń statycznych
na dole okna Widok 3D, obok przycisku
Raporty, pojawi się dodatkowy przycisk - σ, którego
wciśnięcie spowoduje podświetlenie na czerwono (na Widoku 3D)
elementów dla których przekroczone zostały graniczne wartości sprężystych
naprężeń normalnych na ściskanie i rozciąganie (przypisane w grupach prętów). Po
wciśnięciu tego przycisku, program porównuje ekstremalne wartości naprężeń
normalnych otrzymanych w trakcie obliczeń z obwiedni naprężeń, z granicznymi
wartościami wytrzymałości na ściskanie i rozciąganie, określonymi prze
użytkownika dla danej grupy prętów w oknie Grup prętów. Ponowne
naciśnięcie przycisku - σ eliminuje podświetlenie tych prętów.
Na dole okna Widoku 3D
umieszczony jest również przycisk Raport. Jego naciśnięcie
spowoduje wygenerowanie dodatkowego jednostronicowego raportu w formacie RTF,
zawierającego aktualny widok 3D układu, oraz podstawowe dane ogólne projektu,
które wyświetlane są w oknie Właściwości projektu. Przykładowy
widok takiego raportu przedstawiono poniżej:

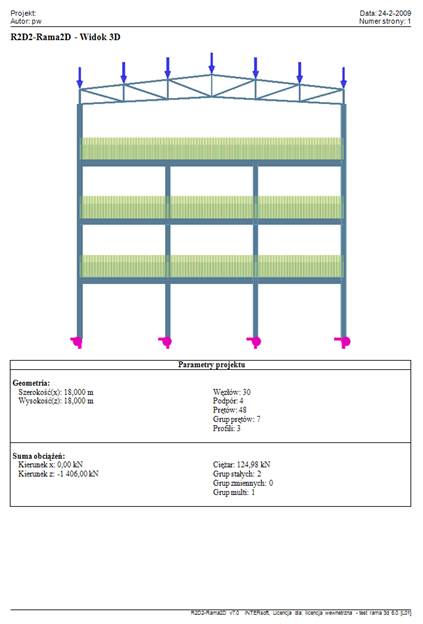

Rys. 3.21 Raport z Widoku 3D
