Podstawowym oknem służącym do pracy z przekrojami jest okno
Managera Przekrojów.
Służy ono do zarządzania przekrojami zdefiniowanymi w projekcie oraz w
bibliotece użytkownika. Dostęp do Managera
Przekrojów możliwy jest bezpośrednio z głównego paska narzędziowego lub
z ikonki usytuowanej na zakładce Geometria, przy liście wyboru:
Przekrój.

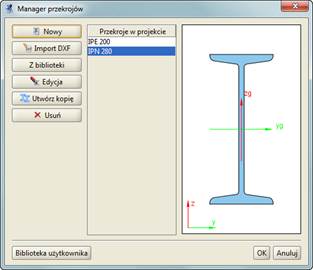

Rys. 4.1 Manager przekrojów
W centralnej części okna znajduje się lista przekrojów zdefiniowanych w projekcie. Po prawej stronie wyświetlany jest zaznaczony przekrój. Po lewej stronie znajdują się przyciski z dostępnymi opcjami. W dolnej części okna znajduje się przycisk służący do wywoływania biblioteki użytkownika.
Podczas otwierania okna managera program odczytuje profil zaznaczonych prętów w projekcie i automatycznie wybiera go w managerze. Jeśli żaden pręt nie był zaznaczony lub zaznaczone pręty miały różne przekroje, to wtedy żaden przekrój nie zostaje wybrany w managerze. Po wciśnięciu przycisku OK profil wybrany w managerze zostaje przypisany do uprzednio zaznaczonych prętów.
Przyciski funkcyjne:
•
Nowy- pozwala
na tworzenie nowego przekroju. Po wciśnięciu tego przycisku otwierane jest okno
z przekrojami tablicowymi z których należy wybrać zadany przekrój.
•
Import DXF – pozwala
na import przekrojów specjalnie przygotowanego z pliku DXF.
•Z biblioteki - otwiera okno biblioteki użytkownika z której należy wybrać przekrój. Przekrój jest kopiowany do projektu, wiec jego edycja nie wpływa na zawartość biblioteki.
•
Edycja - rozpoczyna
edycje zaznaczonego przekroju z projektu. Edycje przekroju
rozpoczyna również dwukrotne kliknięcie myszką na przekroju w liście.
•
Utwórz kopię –
funkcja tworząca kopię przekroju wybranego z listy Przekroje w
projekcie.
•
Usuń - usuwa
zaznaczony przekrój z projektu. Aby cofnąć usunięcie (oraz wszystkie inne
dokonane zmiany) należy wcisnąć przycisk Anuluj.
•Zamień końce pręta – funkcja opcjonalna (tylko dla przekrojów o zmiennej geometrii) pozwalająca zamienić przekroje na początku i końcu pręta.
