W definicji typu wymiarowania w module EuroŻelbet na zakładce Parametry obliczeń, obok wpisanej wartości współczynnika pełzania znajduje się przycisk Oblicz… wywołujący Kalkulator współczynnika pełzania. Kalkulator ten wyznacza wartość współczynnika pełzania w oparciu o wytyczne zawarte w załączniku B.1 normy PN-EN 1992-1-1.

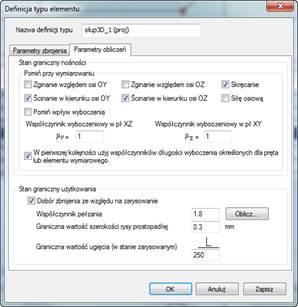

Wywołanie kalkulatora współczynnika pełzania
Po wywołaniu okna kalkulatora użytkownik uzyskuje możliwość ustawienia parametrów niezbędnych do wyznaczenia wartości współczynnika pełzania. Podstawą do wyznaczenia współczynnika pełzania jest przekrój żelbetowy pobrany z definicji typu wymiarowania, z której wywołano kalkulator (opcja domyślna). W każdej chwili użytkownik ma możliwość zmiany przekroju na inny z listy przekrojów żelbetowych zdefiniowanych w danym projekcie. Pod listą przekrojów wyświetlane są dwa pola edycyjne podające pole powierzchni i obwód całkowity wybranego przekroju z listy. Wartości obu tych pól mogą być modyfikowane przez użytkownika. Możliwość ta dotyczy zwłaszcza obwodu przekroju, który powinien być zredukowany do obwodu wystawionego na bezpośrednie działanie powietrza. Na podstawie obu powyższych parametrów wyznaczany jest w programie miarodajny wymiar elementu. Niżej w oknie znajduje się lista wszystkich klas betonu, przy czym domyślnie ustawiona jest klasa betonu pobrana z definicji typu wymiarowania dla której został wywołany kalkulator.
Okno Kalkulatora współczynnika pełzania
Kolejne parametry które powinien określić użytkownik to:
•Wilgotność względna otoczenia <0; 100> [%] – wartość domyślna 50%.
•Wiek betonu w chwili obciążenia > 0 [dni] – domyślnie 28 dni
•Temperatura w okresie dojrzewania betonu <0; 80> [°C] – domyślnie 20 °C
•Przyjęty okres użytkowania konstrukcji > 0 [lat] – domyślnie 50 lat
•Rodzaj użytego cementu – wolno twardniejący, normalny(domyślnie), szybko twardniejący
Na dole okna wyświetlana jest na bieżąco wartość wyznaczonego współczynnika pełzania ϕ(t, t0). Przy wprowadzaniu danych do kalkulatora należy pamiętać by przyjęty okres użytkowania konstrukcji był znacząco większy od wieku betonu w chwili obciążenia. W innym przypadku zamiast wyznaczenia współczynnika może zostać wyświetlony komunikat: „Prawdopodobnie przyjęty okres użytkowania konstrukcji jest mniejszy od wieku betonu w chwili obciążenia”. W okienku komunikatu znajduje się tylko przycisk „Przywróć wartości domyślne”, który przywraca wartości domyślne parametrów: t, t0, T.
Wciśnięcie przycisku OK powoduje przepisanie wyliczonej wartości współczynnika pełzania do odpowiedniego pola w definicji typu wymiarowania. Funkcja Anuluj powoduje wyjście z okna kalkulatora bez przepisywania współczynnika, natomiast wciśnięcie przycisku Raport tworzy jednostronicowy raport z wyznaczania współczynnika pełzania w formacie RTF.

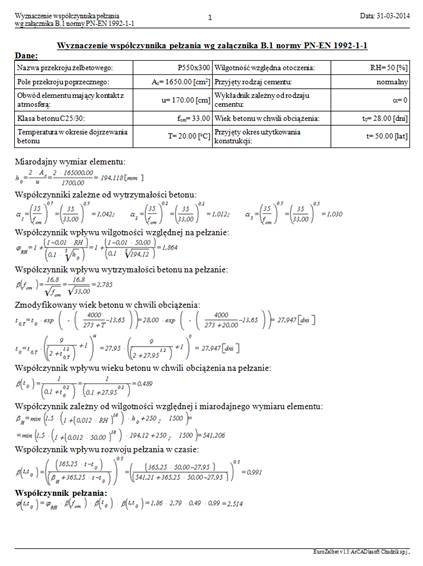

Raport z wyznaczania współczynnika pełzania
