Funkcja zaawansowanego śledzenia
elementów dostępna jest w płaskim trybie wprowadzanie elementów projektu.
Włączanie i wyłączanie opcji śledzenia odbywa się za pomocą odpowiedniego
przycisku umieszczonego w dolnej części ekranu
, znajdującego się obok
innych przycisków wspierających graficzne wprowadzanie danych na ekranie.
Wybranie funkcji śledzenia za każdym razem automatycznie włącza przyciąganie do
wszystkich dostępnych w programie punktów charakterystycznych. Następnie
użytkownik może wyłączyć zbędne punkty charakterystyczne.
Tryb śledzenia polega na możliwości wystawienia układu linii pomocniczych dla których dostępne są wszystkie punkty przyciągania wraz z domiarem, które w znacznym stopniu ułatwiają graficzne wprowadzanie elementów. W programie w trybie płaskim dostępne są dwa typy linii pomocniczych:
•Przy najechaniu na dowolny węzeł układu (bez klikania) wystawiany jest z tego węzła, układ pionowej i poziomej linii pomocniczej (jednocześnie mogą być dostępne na ekranie dwa układy takich linii, jeden wystawiony zawsze z węzła początkowego, z którego rozpoczynamy rysowanie, a drugi z ostatnio wskazanego węzła).
•Przy najechaniu na koniec dowolnego pręta (bez klikania) wystawiana jest linia pomocnicza w postaci przedłużenia tego pręta wystawionego z wskazanego końca (tu również jednocześnie mogą być dostępne dwie ostatnio wskazane linie pomocnicze tego typu).
Układ tak określonych linii pomocniczych daje dodatkowe punkty charakterystyczne (bliski, prostopadły i przecięcia) wraz z ich domiarami do najbliższego węzła, które w wielu przypadkach pozwolą na łatwe graficzne zdefiniowanie odpowiednich elementów układu, bez potrzeby posługiwania się metodą numeryczną.
Tryb zaawansowanego śledzenia graficznego uruchamiany jest jedynie dla funkcji, których działanie polega na wprowadzaniu prętów układu, ich edycji wymagającej wskazania na ekranie odpowiedniego wektora, a także przy funkcji mierzenia odległości. Dla pozostałych funkcji tryb ten jest z założenia niedostępny, nawet gdy jego działanie jest włączone. Układ wyświetlanych linii pomocniczych pozostawiany jest bez zmian przy zoomowaniu i przesuwaniu ekranu. Przy obracaniu układu, linie pomocnicze są usuwane i ich wyświetlenie wymaga ponownego wskazania odpowiednich końców prętów i węzłów.

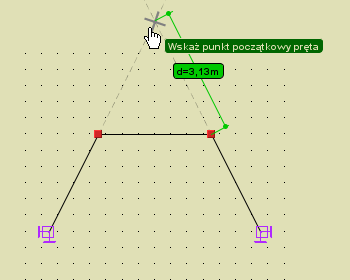

Rys. 3.24 Śledzenie punktu przecięcia przedłużenia dwóch prętów

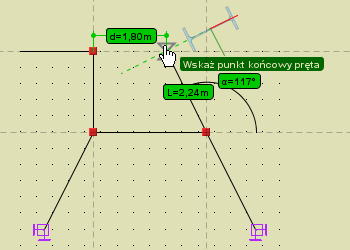

Rys. 3.25 Linie pomocnicze śledzenia wystawione
z węzła początkowego i ostatnio wskazanego węzła

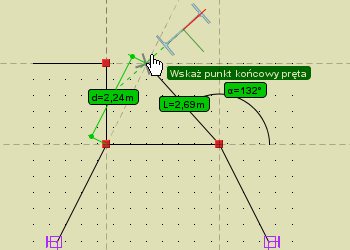

Rys. 3.26 Kombinacja linii śledzących w postaci dwóch układów
linii pionowych i poziomych wystawionych z dwóch węzłów
i jednego przedłużenia pręta
