Na zakładce Wyniki istnieje możliwość wizualizacji kierunków i wartości reakcji podpór. Wizualizacja reakcji możliwa jest w programie w dwóch trybach.

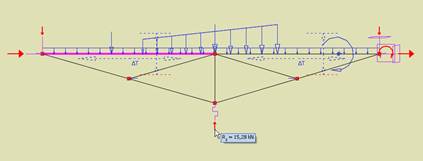

Rys. 11.12 Widok reakcji dla pojedynczego węzła (obwiednia)
Dla pojedynczego węzła podporowego (zaznaczonego na zakładce Wyniki) dostępna jest wizualizacja reakcji i ich wartości: dla grup i wybranej sumy grup obciążeń, wybranej kombinacji lub wybranego ekstremum obwiedni reakcji.

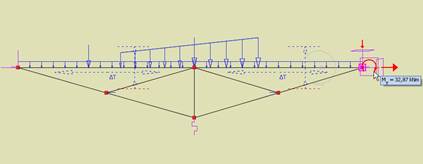

Rys. 11.13 Widok reakcji dla całego układu (suma grup obciążeń)
Drugi tryb wizualizacji reakcji dotyczy całości układu i dostępny jest na zakładce Wyniki po zaznaczeniu znacznika „R” w panelu „Rysowane wykresy globalne”. Wówczas dla całego układu wyświetlane są odpowiednie kierunki reakcji w węzłach podporowych dla grup i sumy grup obciążeń oraz wybranych kombinacji. W tym trybie nie jest dostępne wyświetlanie reakcji dla jakiejkolwiek obwiedni. Przy wybraniu Obwiedni sił na zakładce Wyniki użytkownik traci możliwość zaznaczenia wspomnianego znacznika „R”. Podgląd wartości poszczególnych reakcji w obu trybach dostępny jest w wyświetlanej dynamicznie podpowiedzi, widocznej po najechaniu kursorem myszki na symbol odpowiedniej reakcji. W węzłach podporowych dla których jedna z reakcji ma wartość „0”, symbol tej reakcji nie jest wyświetlany, niezależnie od tego, że więź danego typu jest założona.
