Funkcja raportu z ekranu graficznego

W programie będąc na dowolnej zakładce (Geometria, Obciążenia, Wyniki lub Wymiarowanie) można wykonać zrzut aktualnego widoku ekranu graficznego do raportu  RTF.  W tym celu z menu rozwijalnego głównego paska narzędziowego Raporty wybieramy opcję: Raport aktualnego widoku ekranu graficznego. Na powyższy raport składa się:

•      tytuł odpowiadający zakładce z której wykonano zrzut,

•      powiększony na całą kartkę aktualny widok ekranu graficznego, wykonany zawsze na białym tle, przedstawiający aktualny widok układu widziany w identycznym położeniu jak na ekranie,

•      opis wartości i ich jednostek przedstawianych na układzie (tylko dla zakładki Wyniki i Wymiarowanie).

Funkcja raportu z ekranu graficznego, przewidziana jest do prezentacji w formie wydruku, wybranych przez użytkownika fragmentów lub całości układu, zawierających np. wykresy dowolnych sił wewnętrznych, naprężeń lub przemieszczeń wraz z ich wartościami opisanymi w punktach ekstremalnych i wskazanymi przez użytkownika, prezentacji kierunków reakcji lub wyników wymiarowania zbiorczego w zakresie stanu granicznego nośności lub użytkowania. Przy wykonywaniu tego raportu należy zawsze pamiętać, że widok w raporcie będzie dokładnym odzwierciedleniem widoku układu na ekranie i w przypadku ustawienia jednoczesnego wyświetlania zbyt dużej ilości informacji, może on być w obu przypadkach nieczytelny. Domyślnie raport wykonywany jest jako czarno-biały. W przypadku gdy chcemy wykonać raport w kolorach lub odcieniach szarości, należy ustawić odpowiednią opcję kolorów etykiet na wydruku, w oknie  Ustawień programu.

Przykładowe raporty z ekranu graficznego dla zakładki Wyniki i Wymiarowanie przedstawiono poniżej:

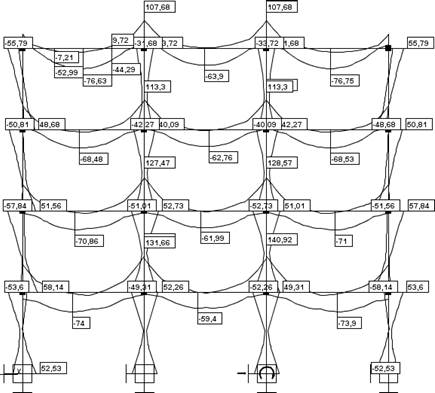

R2D2-Rama2D – Wyniki

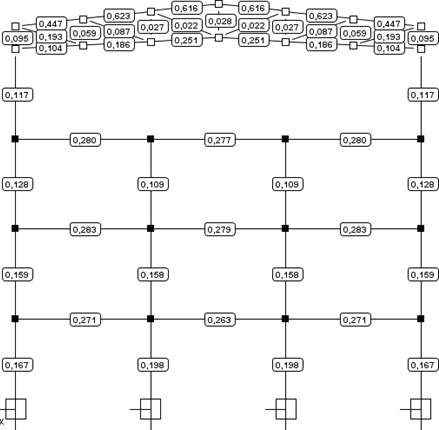

R2D2-Rama2D - Wymiarowanie
