Export DXF

Poza importem plików DXF, w programie możliwy jest również proces odwrotny -  eksportu utworzonej struktury prętów do rysunku CAD w formacie tekstowym DXF (ASCII). Analogicznie jak przy imporcie, podczas eksportu do pliku DXF zapisywana jest w postaci linii jedynie płaska struktura prętów. Wszystkie pozostałe informacje zawarte w projekcie, takie jak: obciążenia, podpory, typy węzłów, rodzaje użytych profili, grupy prętów, grupy obciążeń itp. są przy zapisie pomijane (ta informacja jest tracona). Tak więc przy ponownym imporcie tak zapisanego pliku, otrzymamy taką samą strukturę tylko w odniesieniu do ułożenia prętów, wszelkie pozostałe informacje musimy ponownie uzupełnić. Wywołanie funkcji realizowane jest w programie z menu Plik –  Eksport DXF. Po wywołaniu funkcji zostanie otwarte okno jak niżej w którym użytkownik wybiera lokalizację w której zostanie zapisany plik DXF i nadaje mu nazwę (domyślnie jest to nazwa aktualnego projektu):

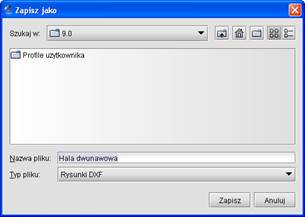

Rys.  2.12 Zapis projektu do pliku DXF

Przy zapisie wszystkie wymiary utworzonych na rysunku linii odpowiadają długościom poszczególnych prętów projektu wyrażoną w metrach, co po ponownym imporcie takiego pliku do programu skutkuj koniecznością ustawienia współczynnika skali na 1. W przypadku eksportu do pliku DXF projektów zawierających pręty na mimośrodzie, do rysunku zapisane będą wszystkie pręty widoczne w projekcie jak również niewidoczne pręty wirtualne, będące odpowiednikiem założonych mimośrodów.  Taka metodologia zapewnia spójność zapisywanego projektu z układem prętów zdefiniowanych w programie.

Głównym przeznaczeniem funkcji eksportu do pliku DXF jest możliwość łatwego przenoszenia struktury układu między różnymi programami do obliczeń statycznych, mających możliwość wczytywania układu z otwartego tekstowego pliku DXF. W przypadku eksportu płaskich struktur prętowych zdefiniowanych w płaszczyźnie XZ programu R2D2 Rama 2D, odwzorowane zostaną one w rysunku CAD w domyślnej płaszczyźnie rysunku XY.
