Utwórz cięgno. Aby zdefiniować w układzie pręty
typu cięgno należy zaznaczyć jeden lub kilka prętów dwuprzegubowych (które na
obu końcach mają przeguby momentowe) i z menu podręcznego prawego klawisza
myszki wybrać opcję Utwórz cięgno.
Rys. 8.1 Wywołanie funkcji Utwórz i Usuń cięgno
Aby wybrany pręt mógł być cięgnem nie może występować na nim obciążenie przyłożone na długości pręta, wyjątkiem są tu siły skupione w węzłach (przyłożone na końcach pręta) i podgrzanie pręta. Po tej operacji obraz pręta w układzie zmieni się z linii ciągłej na linię punktową-przerywaną i element ten w czasie obliczeń (przy włączonych obliczeniach dla cięgien) będzie traktowany jako cięgno przenoszące jedynie siły rozciągające. Jeśli obliczenia dla cięgien będą wyłączone, niezależnie od tego czy pręty są oznaczone jako cięgno czy nie, będą przez program traktowane jako zwykłe pręty (przenoszące ściskanie, rozciąganie, ścinanie i zginanie).

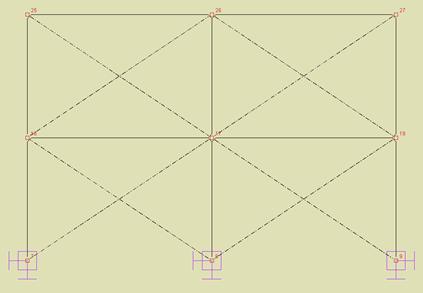

Rys. 8.2 Widok cięgien na ekranie graficznym
