Wynikowych raportów obliczeniowych nie należy rozpatrywać w oderwaniu od przedmiotowych norm budowlanych oraz sposobu modelowania danych w aplikacji. Użytkownik nie jest zwolniony z weryfikacji poprawności modelu oraz obliczeń (przeprowadzanych przez aplikację) pod względem poprawności formalnej oraz zgodności ze sztuką projektowo-budowlaną. Do użytkownika należy decyzja co do zastosowania wygenerowanych obliczeń w toku wymiarowania konstrukcji, w tym m. in. uwzględniania poszczególnych wskazanych przez program wytężeń lub konieczność sprawdzenia innych, niezawartych w raporcie z obliczeń.
Raport z obliczeń generowany jest z poziomu panelu Wydruki.
Strukturę raportu wyznaczają jego kolejne sekcje:
Rysunek złącza (geometria modelu)
Rysunek ma naturę poglądową, nie
należy traktować go jako konstrukcyjnego.
W przypadku, gdy jest on mało
czytelny, można pobrać go w większym rozmiarze z poziomu panelu
Wydruki, sekcja Rysunek.
Obciążenia
Lista z zestawami sił podanymi w panelu Model sił.
Dane geometryczne elementów złącza
Opis konfiguracji modelu w dziedzinie zastosowanych w połączeniu elementów (przekroje, wymiary itp.) oraz w dziedzinie parametrów występujących w nim połączeń (parametry połączeń śrubowych, grubości spoin itp.).
Sprawdzenie warunków geometrycznych złącza
Wyświetlenie sprawdzanych przez aplikację warunków normowych i geometrycznych zamodelowanego połączenia. Warunki spełnione oznaczone są kolorem zielonym, natomiast niespełnione kolorem czerwonym.
W przypadku wybrania opcji konfiguracyjnej sprawdzenie warunków geometrycznych złącza (tylko niespełnione) w tym rozdziale wyświetlane są warunki niespełnione.
Lista maksymalnych wytężeń
Wyświetlenie nazw wytężeń wraz z ich maksymalną wartością oraz numerem kombinacji sił, dla których ta wartość maksymalna występuje.
Obliczenia szczegółowe
Obliczenia te podzielone są na części:
– Obliczenia wstępne
Przebieg obliczeń niezależnych od sił (wspólnych dla wszystkich kombinacji sił).
–Obliczenia dla kolejnych serii sił
Obliczenia dla kolejnych kombinacji sił (podanych w panelu Model sił). Wykorzystywane są w nich wyniki obliczeń wstępnych.
W przypadku wybrania opcji konfiguracyjnej Obliczeń szczegółowych dla najgorszych sprawdzeń w tym rozdziale obliczenia generowane są wyłącznie dla kombinacji sił, dla której dane wytężenie osiągnęło największą wartość.
Zależnie od modułu na końcu dokumentu może znajdować się zestawienie wytężeń według pewnych przyjętych kryteriów.
Raport można wygenerować w jednej z trzech postaci: pełnej (Raport pełny), skróconej (Raport skrócony) bądź zawierający jedynie wyniki (Raport wytężeń), za pomocą odpowiedniego wyboru w panelu Wydruki.

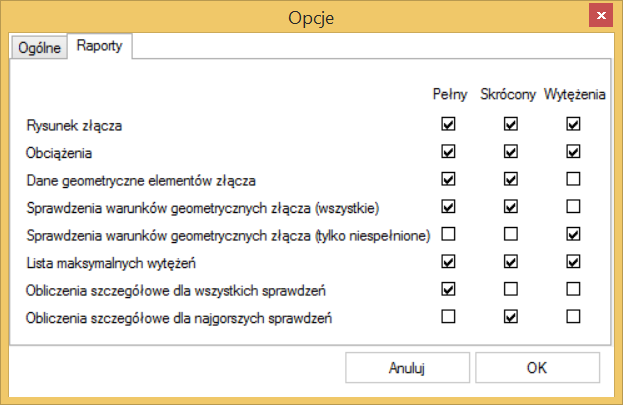

Domyślne listy sekcji, które mają być zawarte w raportach danego typu można edytować w oknie Opcje (menu Ustawienia → Opcje).
