Raport z obliczania połączenia elementów konstrukcji stalowych wg PN-EN 1993-1-8
Rodzaj połączenia: połączenia belka-belka (montażowe)
Tytuł: Projekt złącza
Podtytuł: Złącze
Typ raportu: pełny

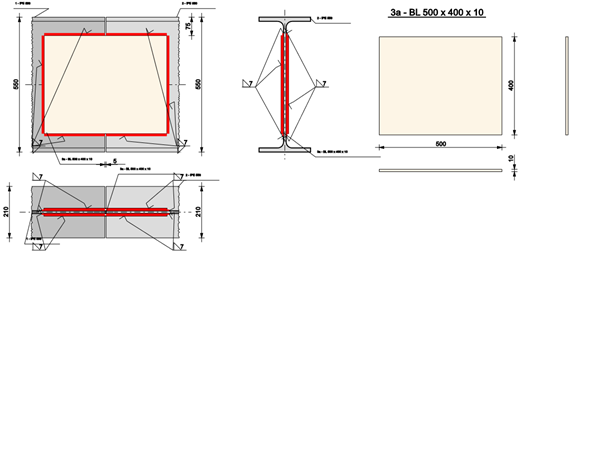

1. Geometria modelu (rysunek poglądowy)
2. Obciążenia
|
Nr |
Seria |
NEd [kN] |
VEd [kN] |
MEd [kNm] |
|
1.1 |
|
50.00 |
20.00 |
250.00 |
|
1.2 |
|
50.00 |
-20.00 |
250.00 |
3. Geometria
Belka prawa
|
|
Typ profilu |
IPE 550 |
|
Wysokość przekroju [mm] |
hb(R) = 550.00 | |
|
Szerokość półek przekroju [mm] |
bfb(R) = 210.00 | |
|
Grubość środnika przekroju [mm] |
twb(R) = 11.00 | |
|
Grubość półek przekroju [mm] |
tfb(R) = 17.00 | |
|
Promień wewnętrzny [mm] |
R1b(R) = 24.00 | |
|
Pole powierzchni przekroju poprzecznego [mm2] |
Ab(R) = 13400.00 | |
|
Moment bezwładności względem osi y-y [cm4] |
Iyb(R) = 67120.00 | |
|
Moment bezwładności względem osi z-z [cm4] |
Izb(R) = 2668.00 | |
|
Stal |
S 235 | |
|
Granica plastyczności [MPa] |
fyb(R) = 235.00 | |
|
Wytrzymałość na rozciąganie [MPa] |
fub(R) = 360.00 | |
|
ε |
1.00 |
Belka lewa
|
|
Odsunięcie poziome od belki prawej [mm] |
s = 5.00 |
|
Odsunięcie pionowe od górnej krawędzi belki prawej [mm] |
r = 0.00 | |
|
|
|
|
|
Typ profilu |
IPE 550 |
|
Wysokość przekroju [mm] |
hb(L) = 550.00 | |
|
Szerokość półek przekroju [mm] |
bfb(L) = 210.00 | |
|
Grubość środnika przekroju [mm] |
twb(L) = 11.00 | |
|
Grubość półek przekroju [mm] |
tfb(L) = 17.00 | |
|
Promień wewnętrzny [mm] |
R1b(L) = 24.00 | |
|
Pole powierzchni przekroju poprzecznego [mm2] |
Ab(L) = 13400.00 | |
|
Moment bezwładności względem osi y-y [cm4] |
Iyb(L) = 67120.00 | |
|
Moment bezwładności względem osi z-z [cm4] |
Izb(L) = 2668.00 | |
|
Stal |
S 235 | |
|
Granica plastyczności [MPa] |
fyb(L) = 235.00 | |
|
Wytrzymałość na rozciąganie [MPa] |
fub(L) = 360.00 | |
|
ε |
1.00 |
Przykładka
|
|
Rodzaj |
dwustronna |
|
Odsunięcie elementu od górnej krawędzi belki prawej [mm] |
dsi = 75.00 | |
|
|
|
|
|
Typ profilu |
BL 500 x 400 x 10 |
|
Wysokość [mm] |
hsi = 400.00 | |
|
Długość [mm] |
lsi = 500.00 | |
|
Grubość [mm] |
tsi = 10.00 | |
|
Stal |
S 235 | |
|
Granica plastyczności [MPa] |
fysi = 235.00 | |
|
Wytrzymałość na rozciąganie [MPa] |
fusi = 360.00 | |
|
ε |
1.00 |
4. Parametry połączenia
- połączenie belka prawa-przykładka (blacha): spawane
|
|
Rodzaj |
pachwinowa |
|
Grubość spoiny [mm] |
a = 7.00 | |
|
|
|
- połączenie belka lewa-przykładka (blacha): spawane
|
|
Rodzaj |
pachwinowa |
|
Grubość spoiny [mm] |
a = 7.00 | |
|
|
|
5. Sprawdzenie warunków normowych
Liczba niespełnionych warunków geometrycznych lub normowych: 0 z 4
5.1. Połączenie belka prawa-przykładka (blacha) (spoiny)
grubość spoiny pachwinowej asip,R
Warunek spełniony
5.2. Połączenie belka prawa-przykładka (blacha) (spoiny)
długość spoiny pachwinowej leff,sip,R
Warunek spełniony
5.3. Połączenie belka lewa-przykładka (blacha) (spoiny)
grubość spoiny pachwinowej asip,L
Warunek spełniony
5.4. Połączenie belka lewa-przykładka (blacha) (spoiny)
długość spoiny pachwinowej leff,sip,L
Warunek spełniony
6. Lista maksymalnych wytężeń
Liczba przekroczonych warunków nośności: 0 z 8
Maksymalne wytężenie główne w obliczanej konstrukcji wynosi: 0.76
|
Sprawdzany element |
War. |
Siła |
|
Połączenie przykładka-belka prawa (spawane): Punkt 1, naprężenie zastępcze |
0.74 |
1 |
|
Połączenie przykładka-belka prawa (spawane): Punkt 1, naprężenie prost. |
0.28 |
1 |
|
Połączenie przykładka-belka prawa (spawane): Punkt 2, naprężenie zastępcze |
0.50 |
1 |
|
Połączenie przykładka-belka prawa (spawane): Punkt 2, naprężenie prost. |
0.31 |
1 |
|
Połączenie przykładka-belka lewa (spawane): Punkt 1, naprężenie zastępcze |
0.76 |
1 |
|
Połączenie przykładka-belka lewa (spawane): Punkt 1, naprężenie prost. |
0.29 |
1 |
|
Połączenie przykładka-belka lewa (spawane): Punkt 2, naprężenie zastępcze |
0.50 |
1 |
|
Połączenie przykładka-belka lewa (spawane): Punkt 2, naprężenie prost. |
0.32 |
1 |
7. Obliczenia wstępne
7.1.1. Parametry geometryczne ogólne
7.1.1.1. Połączenie przykładka-belka prawa (spawane)
Nie zakłada się konieczności użycia podkładki dystansującej.
Mimośrody działania sił
7.1.1.2. Połączenie przykładka-belka lewa (spawane)
Mimośrody działania sił

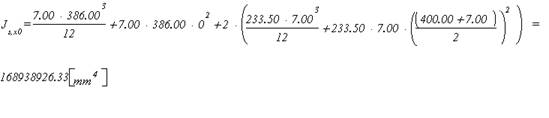

7.1.2. Parametry ogólne połączenia spawanego
7.1.2.1. Połączenie przykładka-belka prawa (spawane)
Punkt 1
Punkt 1 kładu spoin
Punkt 2
Punkt 2 kładu spoin
7.1.2.2. Połączenie przykładka-belka lewa (spawane)
Punkt 1
Punkt 1 kładu spoin
Punkt 2
Punkt 2 kładu spoin
8. Obliczenia dla kolejnych serii sił
8.1. Zestaw sił nr 1
8.1.1. Bazowe wartości sił w zestawie sił.
|
Element |
Seria |
NEd [kN] |
VEd [kN] |
MEd [kNm] |
|
belka prawa |
|
50.00 |
20.00 |
250.00 |
|
belka lewa |
|
50.00 |
-20.00 |
250.00 |
8.1.2. Rozdział sił
8.1.2.1. Połączenie przykładka-belka prawa (spawane)
8.1.2.2. Połączenie przykładka-belka lewa (spawane)
8.1.3. Rozdział sił
8.1.3.1. Połączenie przykładka-belka prawa (spawane)
8.1.3.2. Połączenie przykładka-belka lewa (spawane)
8.1.4. Warunki nośności połączenia spawanego
8.1.4.1. Połączenie przykładka-belka prawa (spawane)
Punkt 1
Punkt 2
8.1.4.2. Połączenie przykładka-belka lewa (spawane)
Punkt 1
Punkt 2
9. Podsumowanie wytężeń
Kolejne kolumny w poniższych tabelach wytężeń odpowiadając poszczególnym elementom połączenia:
- 1: Połączenie przykładka-belka prawa (spawane)
- 3: Połączenie przykładka-belka lewa (spawane)
Zestaw sił nr 1
Wartości poszczególnych wytężeń dla połączeń typu spawanego.
|
wytężenie |
1 |
3 |
|
σzast,1 / σzast,1,max |
0.74 |
0.76 |
|
σprost,1 / σprost,1,max |
0.28 |
0.29 |
|
σzast,2 / σzast,2,max |
0.50 |
0.50 |
|
σprost,2 / σprost,2,max |
0.31 |
0.32 |
Zestawienie maksymalnych wytężeń
Wartości największych wytężeń dla poszczególnych połączeń.
|
Siły |
1 |
3 |
|
1 |
0.74 |
0.76 |
