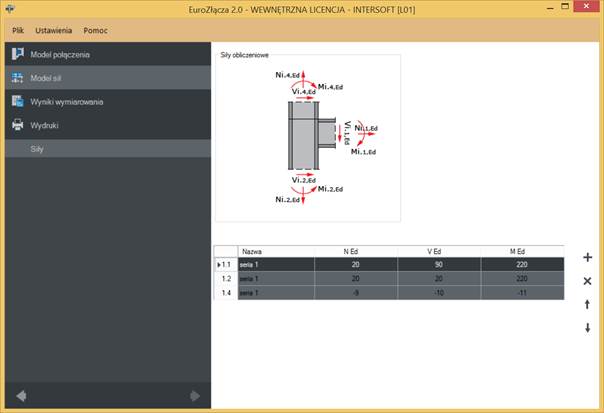

W panelu Model sił użytkownik wpisuje dowolną kombinację sił obliczeniowych, dla których program przeprowadzi obliczenia nośności połączenia. Każda kombinacja sił (liczby rzeczywiste) składa się z pól: nazwy kombinacji sił, siły podłużnej (NEd), siły poprzecznej (VEd), momentu zginającego (MEd) działającego na połączenie. W razie potrzeby może to być też siła poprzeczna z płaszczyzny (Vop,Ed) oraz moment zginający z płaszczyzny (Mop,Ed).
Jeżeli konfiguracja wybranego modelu tego wymaga, włączona zostanie także opcja podawania sił charakterystycznych.
UWAGA: Znakowanie przekazywanych sił (dodatnie lub ujemne) dla każdego pręta musi odpowiadać ich zwrotom.
Na przykładzie belki prawej z powyższego przypadku:
•Dodatnia wartość siły Mi,1,Ed odpowiada sytuacji, gdy moment ten rozciąga górne włókna przekroju belki prawej. Analogicznie wartość ujemna oznacza rozciąganie włókien dolnych.
•Dodatnia wartość siły Ni,1,Ed odpowiada sytuacji, gdy pręt ten (belka prawa) jest rozciągany. Analogicznie wartość ujemna oznacza ściskanie.
