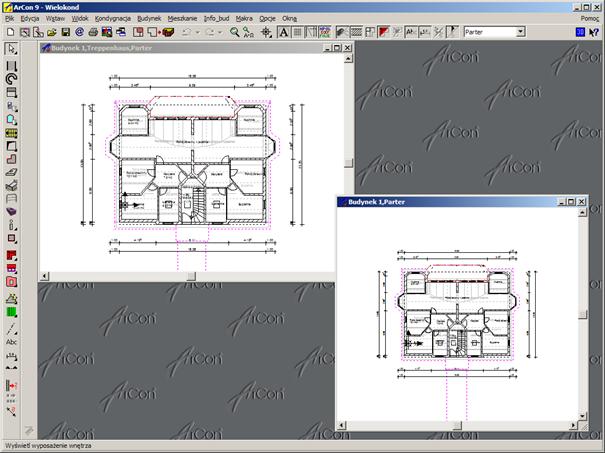

Zasadniczy podział ekranu w ArCon

Podobnie jak w innych programach Windows, ArCon składa się również z paska menu, jak również jednego lub dwóch pasków narzędzi poniżej tego paska menu oraz jednego lub dwóch pasków narzędzi na lewym brzegu okna ArCon. Menu na pasku menu przyjmuje trzy różne postacie. Pierwsza z nich wyświetlana wtedy, gdy nie otwarty jest jeszcze żaden projekt. Składa się tylko z trzech punktów menu: Plik, Makro i Opcje. Pasek menu o innym wyglądzie ukazuje się w trybie konstrukcji. Można w nim teraz dokonywać ustawień, które obowiązują przy tym trybie. Trzeci wariant menu pojawia się w trybie projektowania. Niektóre części obu menu dla trybu projektowania i konstrukcji są identyczne, inne części są natomiast zróżnicowane, podobnie jak części obsługi w trybie projektowania są takie same w trybie konstrukcji, a inne części różnią się od siebie.

Oprócz paska menu widoczne są jeszcze wspomniane już paski narzędzi. W tych paskach umieszczone są ikony, które służą do wybierania określonych czynności lub także do wybierania różnych możliwości rzutowania itp. Na górnym poziomym pasku narzędzi pojawiają się ikony, które są obowiązujące do całego projektu. Drugi poziomy pasek, znajdujący się zawsze pod pierwszym widoczny jest tylko wtedy, gdy znajdujemy się w trybie projektowania. Tutaj mogą być dokonywane ustawienia dla teraz aktualnego okna.

Obok poziomych pasków narzędzi ArCon rozpoznaje też pionowe paski narzędzi, które zawsze znajdują się przy lewym brzegu. W trybie konstrukcji wybierane są tam różne narzędzia, w trybie projektowania ikony te służą do manipulowania elementami wyposażenia. Zarówno górny poziomy jak również lewy pionowy pasek narzędzi nie ulegają zmianie tak długo, jak długo pozostaje się w tym samym trybie. Oznacza to, że w trybie projektowania względnie konstrukcji znajdujemy zawsze takie same ikony.

Przeciwnie do powyższego, zachowują się wewnętrzny, drugi poziomy i pionowy pasek narzędzi. Drugi pionowy pasek narzędzi pojawia się, jak to już wspomniano, tylko w trybie projektowania. Na nim przeprowadzane są ustawienia, które obowiązują do aktualnego teraz rzutu. Jeżeli otworzono wiele rzutów projektu, to za pomocą drugiego poziomego paska zmienia się tylko te, które są teraz aktualne. Pionowy pasek pojawia się tylko w trybie konstrukcji. W przeciwieństwie do pierwszego paska pionowego, za pomocą którego określane jest to, co zamierzamy wprowadzić („pasek co”), za pomocą ikon drugiego pionowego paska (a więc wewnętrznego z obu pasków narzędzi) określa się jak ma być wprowadzony odpowiedni element budowlany („pasek jak”).
