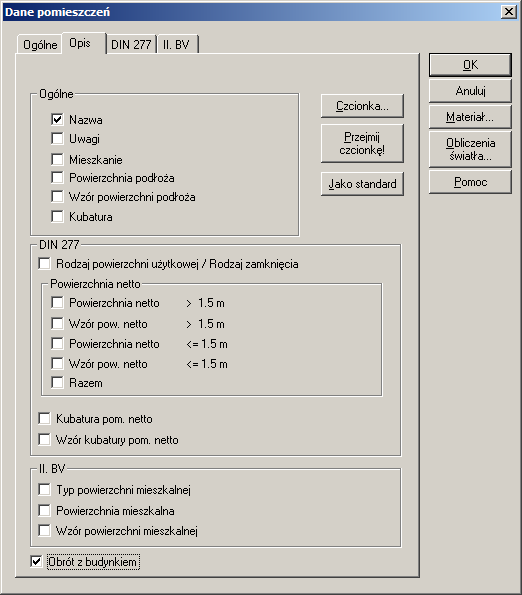

Zakładka „Opis”

W zakładce tej podać można, jakiego typu dane mają znaleźć się na rysunku. Zakładka składa się z dwóch części: w obszarze ogólne w postaci okienek kontrolnych przedstawione są elementy, które pochodzą bądź z zakładki ogólne bądź bezpośrednio z opisów na rysunku. Odpowiednio elementy pól kontrolnych w obszarze II. BV w zakładce II. BV będą dokładnie obliczone lub uśrednione.

Zasadniczo w zakładce Opisy można dla każdego punktu określić, czy ma zostać przedstawiony w projekcie jako tekst. Przedstawienie w projekcie oznacza: po uaktywnieniu opcji Nazwa, nazwa pomieszczenia jest widoczna zarówno w widoku normalnym jak również w widoku Layout. Teksty te można następnie edytować tak samo jak wszystkie inne normalne teksty. Można zatem je przesunąć czy obrócić prawym klawiszem myszki. Jedyną różnicą jest to, że po podwójnym kliknięciu ukazuje się nie okno do edycji tekstu lecz okno Parametry pomieszczeń.

Jeśli w ArCon+ budynek został obrócony, za pomocą opcji Obrót z budynkiem określić, czy opisy pomieszczeń także mają być obrócone. Jeśli opcja jest aktywna, opis będzie obrócony o ten sam kąt co cały budynek. Jeśli opcja jest wyłączona, opis pomieszczenia po obróceniu budynku wprawdzie zmieni pozycję ale nie obróci się o kąt obrotu budynku, lecz zachowa kąt w stosunku do arkusza.

Po naciśnięciu ikony Rodzaj pisma..., pojawia się okno dialogowe Windows, w którym można określić rodzaj pisma i barwę.

Klawisz Przejmij Rodzaj pisma pozwala zastosować wybrany dla jednego pomieszczenia typ i rozmiar czcionki do wszystkich innych widocznych aktualnie opisów pomieszczeń. Widoczne oznacza przedstawione w czarnym kolorze na aktualnej kondygnacji i w szarym kolorze na widocznych kondygnacjach.

Po wciśnięciu jako standard, zastosowane zostaną wszystkie nastawy dokonane w tym obszarze, do wszystkich następnych pomieszczeń, tzn. będą one wtedy w pewnych warunkach opisywane automatycznie.
