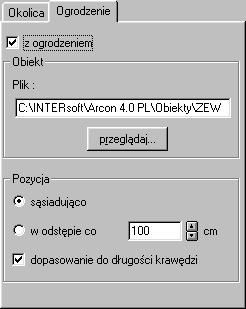

Zakładka „Ogrodzenie”

Zakładka Ogrodzenie wyświetlana jest tylko tuż po zdefiniowaniu nowej działki wzgl. podobszaru oraz po kliknięciu prawym przyciskiem myszy na odpowiedniej ikonie pionowego paska narzędzi. Zakładka ta służy do otaczania terenu obiektami takimi jak płoty czy drzewa. Obiekty po wstawieniu tracą powiązanie z działką czy z podobszarem, stając się niezależnymi obiektami.

Podczas ogradzania wszystkie obiekty wybranego typu (np. krata) są grupowane. Po wstawieniu działki czy podobszaru do projektu obiekty można rozgrupować w trybie projektowania ikonką  z pionowego paska narzędzi. Z każdej strony tworzona jest przy tym podgrupa, którą można edytować (np. rozbić) indywidualnie.

Należy zwrócić uwagę, że obiekty z cechą Wysokość „po swobodnym upadku”, przypisane do danej powierzchni terenu, są w pewien sposób jej częścią składową. Jeśli następuje zmiana wysokości terenu, obiekty zostają odpowiednio dopasowane, chyba, że w oknie dialogowym Ustawienia obiektu wyłączona została opcja Wysokość „po swobodnym upadku”.

W przypadku terenów pochyłych obiekty zostaną odpowiednio rozciągnięte w osi z. Oznacza to, że obiekty zostaną dopasowane do terenu na wysokości tak, że np dla płotu powstanie gładko unosząca się linia wysokości. Dla pojedynczych obiektów dopasowanie następuje zawsze w kierunku dłuższej osi (np. wzdłuż płotu.

Istnieje możliwość uniknięcia takiego zdeformowania, tzn. dopasowania obiektu do terenu, poprzez wyłączenie w Oknie dialogowym Ustawienia obiektu opcji Dopasowanie do terenu. Ma to sens np. gdy chodzi o drzewa.

Wskazówka: Kiedy obiekty są wstawiane do projektu narzędziem Ogrodzenie, opcja dopasowania jest automatycznie włączona. Dla obiektów ustawianych w terenie indywidualnie należy ręcznie włączyć opcję Dopasowanie do terenu.

9.20.19.7.2.1      Obszar „Obiekt”

W obszarze Obiekt dokonywany jest wybór obiektu do zastosowania wzdłuż krawędzi terenu. Przykładowo po wybraniu obiektu drzewo, całe ogrodzenie składać się będzie z drzew wybranego typu.

9.20.19.7.2.2      Obszar „Pozycja”

W obszarze pozycja można określić sposób uporządkowania obiektów. Opcja Sąsiadująco jest wybierana w przypadku ogrodzenia działki płotem. Dla drzew polecana jest opcja W odstępach co... W odpowiednim polu określić można odległości między obiektami. Pod pojęciem odstęp rozumiana jest odległość między końcem jednego obiektu a początkiem następnego.

Użycie przełącznika Dopasowanie do długości krawędzi gwarantuje optymalne rozmieszczenie obiektów wzdłuż krawędzi w przypadku, gdy długość krawędzi nie jest wielokrotnością wymiaru pojedynczego obiektu. Dla krawędzi o długości 4,50 m i obiektu o długości 1 m – np. płotka – piąty obiekt przedstawiony byłby tylko w połowie. Aby uniknąć ucięcia obiektu należy uaktywnić omawianą opcję. ArCon zadba automatycznie o dokładne dopasowanie poszczególnych obiektów do całkowitej długości krawędzi.
