Zakładka „Obrys”

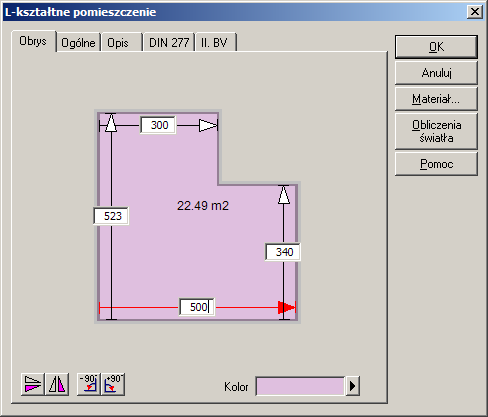

W zakładce Obrys za pomocą ikonek  i  pomieszczenie istniejące bądź tworzone można odbić w lustrze w kierunku y wzgl. x lub za pomocą ikonek  i  obrócić każdorazowo o 90̊ w lewo lub w prawo. Na koniec w polu Kolor wypełnienia można określić, jakim kolorem będzie wypełnione pomieszczenie w trybie projektowania pomieszczeń.

Nad ikonkami wyświetlone jest całe pomieszczenie wraz z wszystkimi zdefiniowanymi wymiarami. W polach edycyjnych można wprowadzić wszystkie niezbędne zmiany w długościach krawędzi.

Wskazówka: Podczas zmiany wymiarów istniejącego pomieszczenia zostanie ono zmienione centrycznie. Jeśli wymiar ma być zmieniony przy zachowaniu pozycji jakiegoś narożnika, należy wybrać zamiast całego pomieszczenia tylko jego narożnik.

Dla pomieszczeń wielokątnych (rodzaj wprowadzania ) nie jest dostępna prezentacja (i odpowiednio możliwość zmiany) wymiarów. Można uzyskać to jedynie poprzez wybór krawędzi i narożników pomieszczenia.
