Wprowadzanie wielokąta

Wprowadzanie wielokąta umożliwia wprowadzenie ręcznie powierzchni do uwzględnienia w wartości powierzchni kondygnacji poprzez rysowany swobodnie wielokąt. W tym celu PPP & PPK tworzy na pionowym pasku-co ArCon ikonę . Po kliknięciu na ikonie można wprowadzić na rzucie dowolną powierzchnię.

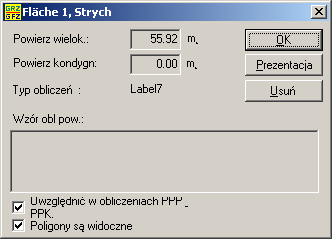

Po zakończeniu wprowadzania otwiera się następujące okno dialogowe:

Powierzchnia wielokąta: Podaje powierzchnię wielokąta

Powierzchnia całkowita kondygnacji: Tu podana jest dla PPP & PPK odpowiednia powierzchnia kondygnacji.

Rodzaj obliczeń: Pokazuje chwilowy rodzaj obliczeń kondygnacji. Są tu następujące możliwości

1.       Pełna kondygnacja

2.       Wprowadzanie ręczne

3.       Pomieszczenia/Schody

4.       Wprowadzanie wielokąta



Powierzchnia wielokąta zostanie uwzględniona tylko wtedy, gdy został uaktywniony rodzaj obliczeń Wprowadzanie wielokąta w zakładce PPP & PPK okna dialogowego kondygnacji.

W takim przypadku stworzona powierzchnia zostanie automatycznie dodana do powierzchni kondygnacji.

Wzór obliczeń: Pokazuje wzór obliczeń dla powierzchni wielokąta.

Uwzględnij w obliczeniach PPP & PPK: Po wyłączeniu tej opcji powierzchnia nie będzie uwzględniona w obliczeniach.

OK: Zamyka okno dialogowe

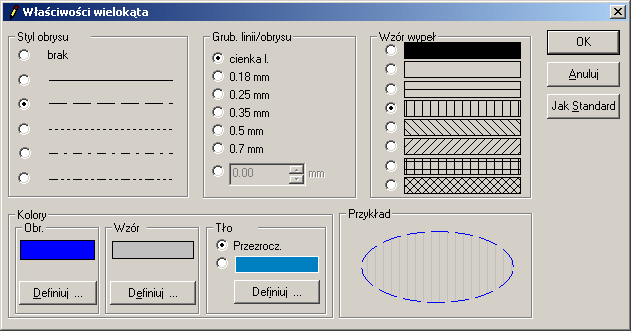

Prezentacja: Otwiera okno dialogowe właściwości wielokąta

W oknie tym można indywidualnie dopasować wygląd wielokąta. Mają Państwo możliwość ustawienia

−    stylu obrysu

−    koloru obrysu

−    grubości linii obrysu

−    wzoru wypełnienia

−    koloru wzoru wypełnienia

−    tła

Odpowiedni podgląd zostanie wyświetlony w obszarze Przykład.

Kliknięcie na OK spowoduje zapisanie ustawień dla bieżącego projektu. Wybranie Jako standard spowoduje przyjęcie prezentacji dla wszystkich projektów.



Stworzone wielokąty są przyporządkowane do bieżącej kondygnacji i tylko na niej widoczne.
