Wprowadzanie drzwi w trybie projektowania

Od wersji ArCon+ 6.0 również w trybie projektowania jest możliwe wstawianie drzwi do projektu. W tym celu w katalogu obiektów, tekstur i materiałów istnieje ikonka  – po kliknięciu na niej w katalogu ukażą się wszystkie drzwi, które dostępne w trybie konstrukcji w tabeli drzwi.

Poprzez prostą metodę „ciągnij i upuść” można wprowadzać do projektu drzwi z katalogu. Zatem po kliknięciu na drzwi należy przytrzymać lewy klawisz myszy, i przeciągnąć drzwi na ścianę, w którą drzwi mają być wstawione. Jeśli w tej ścianie jest wystarczająca ilość miejsca na drzwi, ukażą się one w niej automatycznie i mogą być dalej w jej obrębie przesuwane dopóki wciśnięty jest lewy klawisz myszki. Po puszczeniu klawisza myszy drzwi zostaną umieszczone. Wysokość, na której drzwi zostaną umieszczone wynika z położenia aktualnej kondygnacji i ustawionej dla drzwi „wysokości parapetu”. Te domyślne ustawienia dla drzwi można z jednej strony ustawić w trybie konstrukcji poprzez prawe kliknięcie na odpowiedniej ikonie drzwi, z drugiej zaś ustawienie jest możliwe również w trybie projektowania poprzez prawe kliknięcie na drzwi w katalogu i wybór Ustawienia... lub również poprzez podwójne kliknięcie na drzwi w katalogu. Ukazuje się takie samo okno dialogowe ustawień jak w trybie konstrukcji.

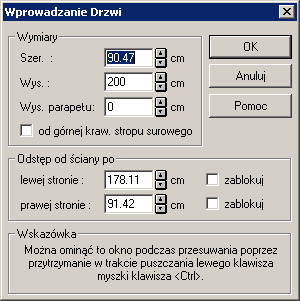

Po wstawieniu drzwi poprzez puszczenie lewego klawisza myszki ukazuje się okno dialogowe, w którym można potwierdzić dokładne położenie drzwi po stronie ściany, po której drzwi były umieszczane.

W obszarze Wymiary można podać Szerokość, Wysokość i Wysokość parapetu. W obszarze Odstęp od ściany po można podać odstęp elementu po lewej wzgl. po prawej stronie. Jeśli zaznaczone zostanie zablokuj, zablokowany odcinek nie zostanie zmieniony w przypadku zmiany odcinka uzupełniającego. Zmieni się natomiast szerokość elementu konstrukcyjnego.
