Płyta podłogowa/fundamentowa

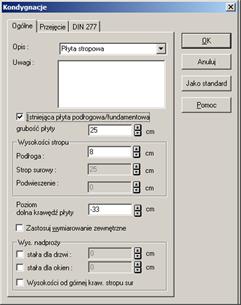

Jeśli aktywna jest Istniejąca płyta podłogowa/fundamentowa, wtedy zostaną zdezaktywowane pola dla wysokości sufitów (podłoga, sufit w stanie surowym, obniżenie sufitu) i nie będą mogły zostać wybrane. Całkowicie nieaktywna będzie tez zakładka Przejęcie. Poziom „górna krawędź podłogi” stanie się poziomem dolna krawędź płyty podłogowej/fundamentowej:

6.19.5.2.1.1        Wybierz metodę wprowadzania danych

W następującym dialogu wybierasz metodę wprowadzania danych, czy przez prostokąt, wielokąt lub automatycznie:

6.19.5.2.1.1.1    Wyznacz płytę podłogową/fundamentową przez prostokąt

Przy tym rodzaju definicji Prostokąt  określasz za pomocą myszy pierwszy punkt prostokąta a następnie rozciągasz go do żądanej wielkości. Jeśli definiujesz go za pomocą linii pomocniczych, to możesz uchwycić formę wykopu pod budowę dokładnie na odpowiednich liniach. Po wyborze drugiego punktu prostokąta, za pomocą drugiego kliknięcia myszą, otworzy się okno dialogowe.

Jeśli naciśniesz przycisk CTRL podczas wprowadzania danych, to to okno dialogowe nie zostanie pokazane.

6.19.5.2.1.1.2    Wyznacz płytę podłogową/fundamentową przez wielokąt

Przy następującym przycisku Wielokąt  masz możliwość tworzenia płyty podłogowej/fundamentowej w dowolnej formie. Ta technika wprowadzania danych jest potrzebna do modelowania dowolnej formy płyty podłogowej/fundamentowej.

W celu definicji wielokąta, kliknij po kolei na żądane wierzchołki. Wprowadzanie danych można zakończyć poprzez naciśniecie przycisku ESC lub przez ponowne kliknięcie na początkowy punkt wielokąta. Następnie zostanie pokazane te okno dialogowe.

Jeśli naciśniesz przycisk CTRL podczas wprowadzania danych, to to okno dialogowe nie zostanie pokazane

6.19.5.2.1.1.3    Wyznacz płytę podłogową/fundamentową automatycznie

Kontur płyty podłogowej/fundamentowej zostanie wyznaczony automatycznie, jeśli wybierzesz funkcję  i następnie klikniesz za pomocą myszy na żądany budynek.

Jeśli naciśniesz przycisk CTRL podczas wprowadzania danych, to to okno dialogowe nie zostanie pokazane



6.19.5.2.1.2        Odsunięcie

W ostatnim dialogu funkcji Płyta podłogowa/fundamentowa można wprowadzić odsunięcie.

Po tym kroku płyta podłogowa/fundamentowa zostanie utworzona, i pokazana za pomocą czerwonej, przerywanej linii w projekcie.

W utworzonej teraz kondygnacji aktywne są tylko funkcje: Płyta sufitowa, Wykop pod budowę, Linie pomocnicze, Teksty, Wymiarowanie, Przekrój i funkcja do przejmowania wymiarów. Wszystkie inne funkcje są wyłączone.

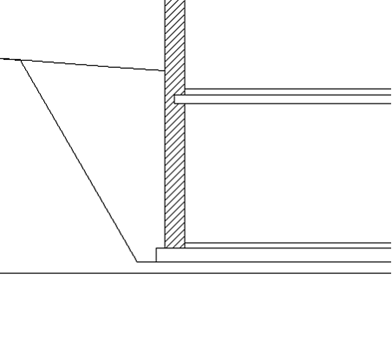

W przekroju wyglądają Wykop pod budowę i Płyta fundamentowa teraz tak:
