Przedstawianie części projektu

W rzutach 2-wymiarowych można pokazywać również szczegóły, zarówno w trybie konstrukcji jak również w trybie projektowania, w wyniku dowolnego powiększania i zmniejszania rzutu. Do tego celu służą z jednej strony oba przyciski  i  a z drugiej strony można stosować z menu Widok, punkty menu Powiększ, Zmniejsz oraz Przedstaw wszystko.

Jeżeli znajdujemy się w widoku Layout, to można za pomocą rozkazu Widok- Cały arkusz pokazać także cały arkusz papieru. Jeżeli przy tym rodzaju przedstawienia stwierdzimy, że to co zostało skonstruowane w widoku normalnym tylko częściowo znajduje się na arkuszu papieru, a w związku z tym ukaże się na wydruku też tylko częściowo, to mamy wtedy różne możliwości ustawienia konstrukcji we „właściwe” miejsce.

1. Należy zmienić skalę i tym samym pomniejszyć konstrukcję w stosunku do arkusza.

2. Zmienić format papieru.

3. Przesunąć arkusz „pod własną konstrukcją”.

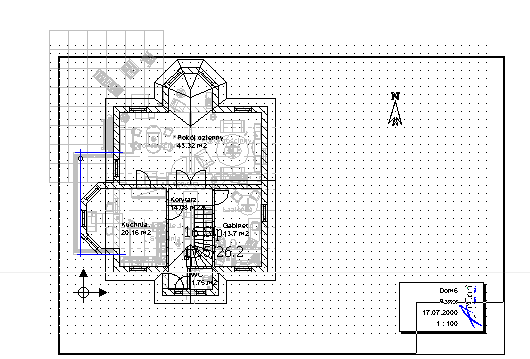

Postępowanie przy tym jest następujące: przejść w widok Layout i przeskalować ten wycinek arkusza zmniejszając go tak, aby wokół arkusza była widoczna wystarczająca ilość szarej powierzchni.

Następnie można przesunąć arkusz, po kliknięciu myszą na brzegu arkusza i przytrzymaniu wciśniętego lewego przycisku myszy. Podczas przesuwania pojawi się wtedy kompletny projekt, nawet wtedy, gdy uprzednio „zniknął” poza arkuszem. Można teraz arkusz ustawić w sposób odpowiadający własnemu wyobrażeniu. Po zwolnieniu przycisku myszy, przedstawiona zostanie centralnie nowa pozycja arkusza, elementy konstrukcyjne „przesuną się” w kierunku przeciwnym.
