Praca z obróconym budynkiem

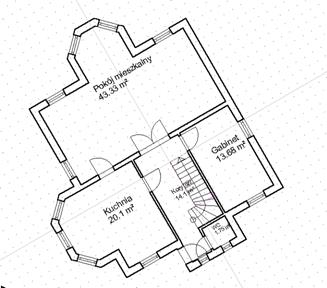

Niezależnie od tego, czy podany jest stały kąt obrotu czy dowolny obrót - budynek będzie przesuwany zasadniczo wokół początku układu współrzędnych . Oprócz tego razem z budynkiem obrócą się nie tylko wszystkie jego kondygnacje, pomieszczenia, opisy i wymiarowanie lecz także siatka.

Siatka jest zatem po obrocie zorientowana tak samo jak cały budynek. Jedynie strzałka północy pozostaje w nienaruszonej pozycji. Oznacza to, że wszystkie następne działania będą już odnosić się względem nowego, obróconego układu współrzędnych. Na przykład po wywołaniu poziomej linii pomocniczej, będzie ona pozioma względem budynku ale na arkuszu skośna. Również podczas wprowadzania ścian linia stanu będzie wskazywać wartości względem obróconego budynku.

Po zmianie aktualnego budynku na inny - informacją o tym będzie inny układ siatki - zmieni się działanie powyższych narzędzi.
