Obrót kierunku ściany

W wielu przypadkach, w których tylko typ i kierunek wprowadzania ściany określają późniejsze zachowanie ściany, może być konieczna zmiana kierunku ściany wzgl. kierunku, w jakim została narysowana.

Wpływ kierunku rysowania ściany widać na przykładzie dwóch równoległych wolnych odcinków ścian z wielowarstwową strukturą, które zostały wprowadzone z różnymi kierunkami. Warstwa konstrukcyjna jest w tym przypadku po prawej stronie kierunku wprowadzania.

Kierunek ściany można zmienić po wybraniu ściany, naciśnięciu ikony  i określeniu kierunku pozycją kursora.

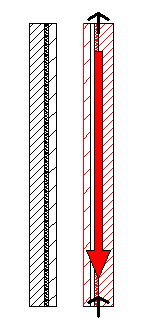

Dwie czarne strzałki na końcach ściany pokazują bieżący kierunek. Dopóki kursor znajduje się nad ścianą, czerwona strzałka pokazuje jaki kierunek przyjmie ściana, jeśli klikniemy lewym klawiszem myszy. Kierunek czerwonej strzałki jest zależny od położenia kursora nad ścianą. Każdorazowe przemieszczenie do górnej/dolnej części wzgl. lewej/prawej części powoduje odwrócenie kierunku.

Wskazówka: jeśli w ścianie, której zmieniamy kierunek, znajdują się już okna, drzwi lub przebicia, ich węgarki i położenie też może zostać zmienione.
