Ustawienia arkusza wydruku

Wielkość arkusza wydruku, marginesy ramki i skale wydruku można dopasować zgodnie z aktualną potrzebą projektową. Przed wydrukowaniem rysunku należy włączyć arkusz wydruku i ustawić odpowiednie dane.

Sposób definiowania parametrów wydruku

Wywołanie:

Program ArCADia:

•      Wstążka Narzędzia główne⇒ grupa logiczna Wydruk⇒  Ustawienia

•      Przycisk  ArCADia⇒  Ustawienia wydruku

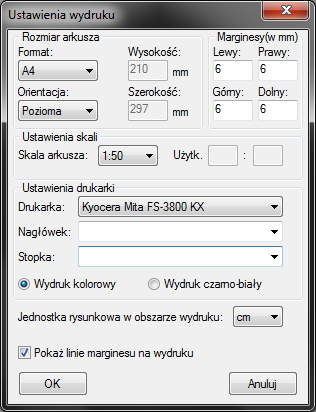

W oknie dialogowym wprowadź odpowiednie dane.

W obszarze Rozmiar arkusza definiowana jest wielkość kartki i jej orientacja. W obszarze Marginesy definiowana jest ramka arkusza, która może być drukowana jeśli jest zaznaczona opcja Pokaż linie marginesu na wydruku. Pole Ustawienie skali odpowiada za przeskalowanie arkusza względem rysunku, tak aby wielkość kartki była odpowiednia dla rysunku w zadanej skali. Dla przykładu dla rysunku wykonanego w cm, przy potrzebie wydrukowania go w skali 1:50, arkusz wydruku zostaje powiększony pięćdziesięciokrotnie, aby zmieścić cały rysunek. Jeśli w skali arkusza nie znajdzie się odpowiednia skala to można ją wpisać po wybraniu Użytk. w polach w prawej części okna.

W polu Ustawienia drukarki wybierana jest drukarka, zadawany jest nagłówek i stopka drukowanego arkusza. Można także zdefiniować kolorystykę wydruku: czarno-białą lub kolorową. Bardzo ważnym polem jest Jednostka rysunkowa w obszarze wydruku. Jeśli zostanie ona nieprawidłowo podana, wówczas arkusz wydruku i skala nie będą prawidłowe względem rysunku.
