Opcje śledzenia
Od wersji 5.6 ArCADia-START posiada (dla większości wprowadzanych elementów) opcje śledzenia. Oznacza to, że przy wprowadzaniu danego elementu będzie on wykrywał takie same elementy i w niektórych przypadkach ściany, słupy i podciągi.
Wykrywanie – opcja wykrywa krawędzie, osie, narożniki i punkty elementów już wprowadzonych do projektu, umożliwiając tym samum precyzyjne osadzenie kursora na narysowanych obiektach.
Śledzenie osi – opcja wykrywa punkty i krawędzie wprowadzonych elementów prowadząc od nich osie poziome i pionowe względem ekranu lub jeśli jest to np. krawędź ściany to także pokazuje przedłużenie takiej linii.

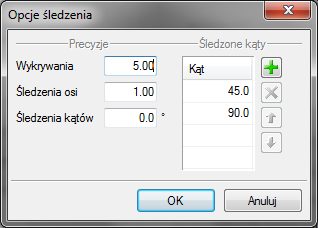

Śledzenie kątów – opcja wskazuje zadane w powyższym oknie kąty, wyznaczając je od wprowadzonych wcześniej elementów, np. od krawędzi narysowanych ścian.
Włączanie i wyłączenie powyżej opisanych opcji śledzenie odbywa się w trakcie rysowania w oknie wstawiania elementu.
Przykładowe okno wstawiania Ściany
|
|
Śledzenie osi |
Opcja pokazująca proste poziome i pionowe idące od wykrytych punktów wstawionych elementów. Jeśli opcja wykryje krawędź wprowadzonego elementu pokaże prostą wydłużającą odnalezioną krawędź. |
|
|
Śledzenie kątów |
Opcja pokazuje zadane kąty wyznaczane od istniejących elementów w projekcie. |
|
|
Wykrywanie elementów |
Opcja wykrywa krawędzie i punkty wprowadzonych elementów. |

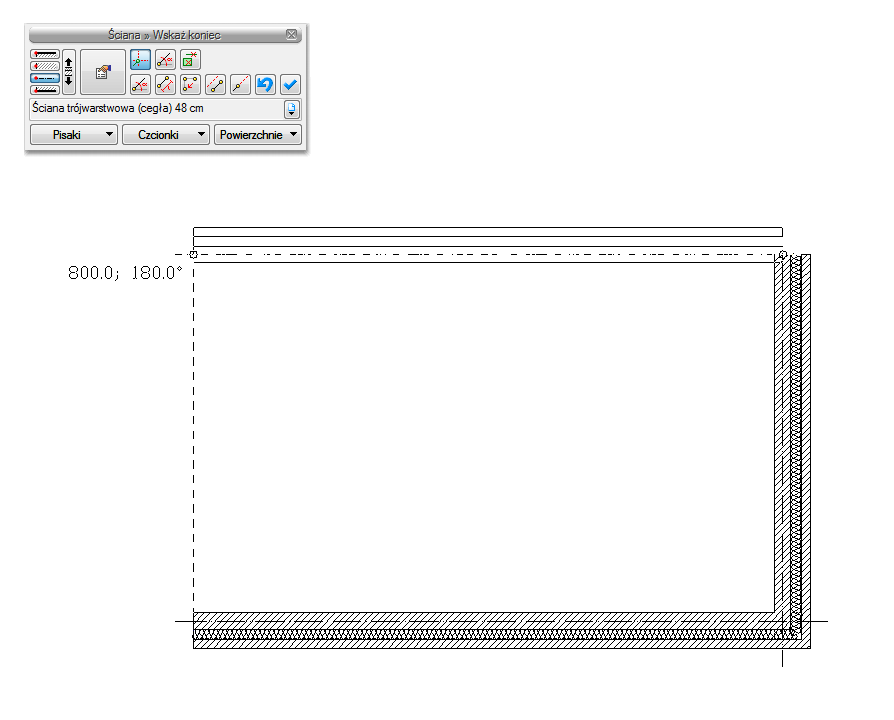

Przykłady rysowania ścian z włączoną opcja Śledzenia osi.

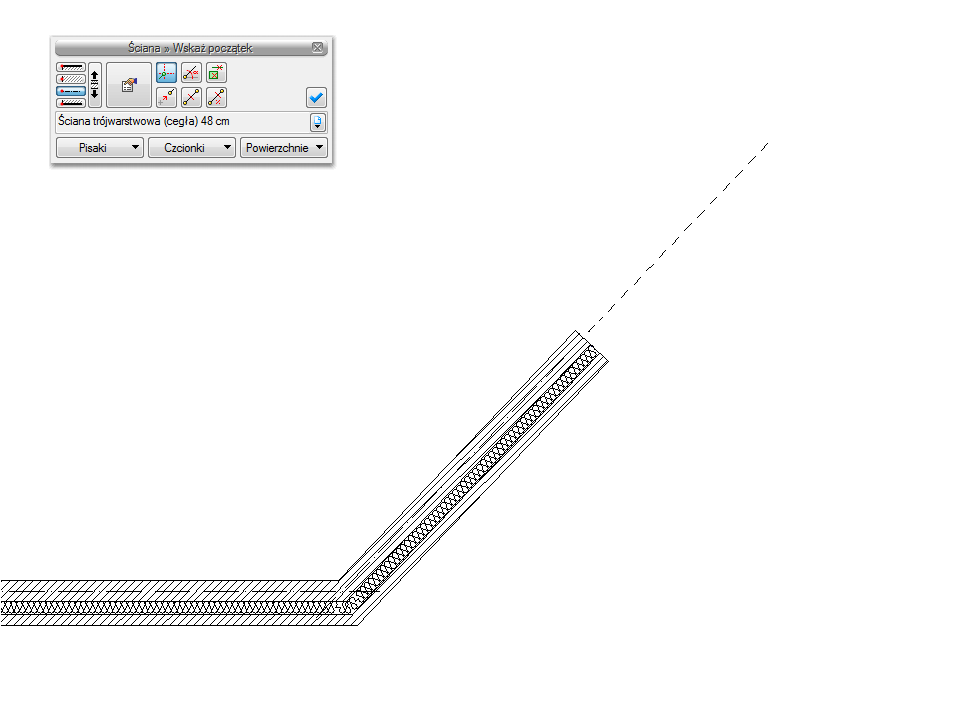

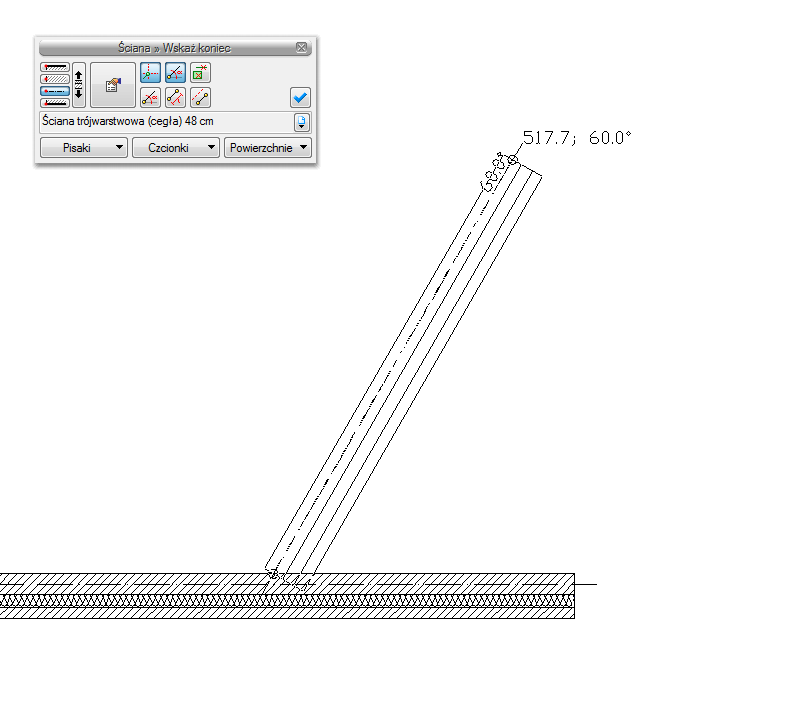

Przykłady rysowania ścian z włączoną opcja Śledzenia osi i Śledzenia kątów.

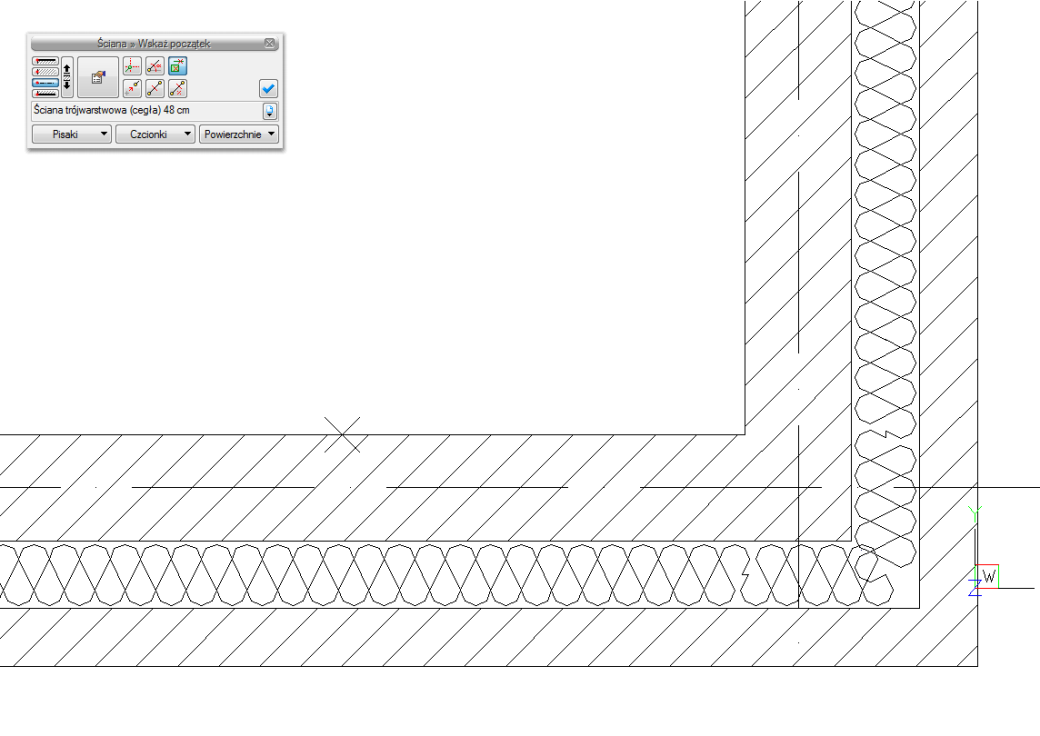

Przykład rysowania ścian z włączoną opcja Wykrywania elementów.
